제품 설명
개요
- 강자성체의 시험체를 교류 또는 직류로 자화시키면 시험체내에 자력선이 형성되며, 시험체의 표면 또는 표면 아래에 결함이 있는 경우, 그 부위에서 자력선이 표면위로 누설되어 결함 주위에 국부적인 자장을 형성한다. 이때 시험체에 자분을 뿌리면 누설자장에 의해 자분이 결함 부위에 밀집되는 현상을 이용하여 결함의 존재 유무를 판단하는 검사 방법이다. 따라서 표면 결함 및 표면에 가까운 내부결함을 쉽게 찾아낼 수 있다.
적용분야
자동차산업, 철도차량, 조선, 플랜트, 항공우주, 제철, 철강제품 분야 등
<Y-2>
인체공학적이고 가벼우며 밀봉되고 서비스 가능한 전자기 AC 요크는 자기 입자 테스트 중 표면 표시를 찾습니다.
AC 전자기 요크

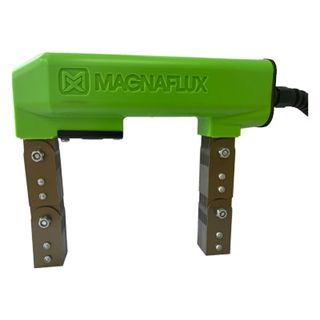

Y-2는 인체공학적으로 설계된 AC 전자기 요크(전자기 요크)로, 생산성을 향상시키고 작업자의 팔과 손목 피로를 줄여줍니다. 이 요크는 자분탐상검사(MTP) 중 표면 결함을 감지하기 위해 강력한 AC 자기장을 생성합니다.
인체공학적인 그립과 트리거를 갖춘 가벼운 무게의 Y-2는 현장 검사의 혹독한 환경에도 견딜 수 있도록 설계되었습니다. 현장에서 교체 가능한 코드와 분리된 트리거 스위치를 갖춘 Y-2는 끊어진 코드로 인해 작업 중단이 발생하지 않으므로 정비가 용이합니다.
검사 영역을 비추는 동시에 부품을 자화하는 데 도움이 되는 초고휘도 LED 부착물을 옵션으로 제공합니다. #1 회색 및 #8A 빨간색 자성 분말, 노란색 페인트 마커, 청소용 천이 포함된 올인원 키트도 제공되어 편리한 휴대용 케이스 하나에 모든 검사 키트를 담을 수 있습니다.
장점
검사원 생산성을 높이고 신체 피로를 줄입니다.
- 가볍고 인체공학적인 디자인으로 팔의 부담, 손목의 피로, 신체적 스트레스가 줄어들어 작업자가 더 많은 작업을 수행할 수 있습니다.
- 가볍고 견고하며 강력한 전자 부품을 사용하여 요크를 원하는 방향으로 쉽게 배치할 수 있습니다.
오래 지속되도록 설계된 도구로 도구를 계속 사용하세요
- 코드와 트리거를 쉽게 교체할 수 있으므로 작업이 중단되지 않고 우발적인 손상으로 인해 도구가 폐기되는 일이 없습니다.
- IP54 O-링 밀폐형 하우징으로 먼지와 위험한 물 피해를 방지하세요.
특징
| 인체공학적이고 가벼운 디자인
IP54 밀폐형 하우징은 먼지와 물에 강합니다. 현장 교체 가능한 전원 코드 분리형 교체형 트리거 스위치 |
다리 보호용 강철 방패
ASTM 리프팅 사양을 초과합니다. 모든 요크 배송에 편리한 운반 케이스가 제공됩니다. 옵션 LED 요크 조명은 기존 전구에 비해 수명이 더 길고 더 강렬합니다. |
<Y-7>
내구성이 뛰어나고 강도가 높은 전자기 AC/DC 요크는 자기 입자 테스트 중 표면 및 표면 아래 표시를 찾습니다.
AC/DC 전자기 요크
Y-7은 가장 험난한 환경에서도 표면 및 표면 아래의 표시를 감지하도록 설계된 내구성이 뛰어나고 강도가 높은 AC/DC 자기 요크입니다.
밀폐형 내화학성 구조, 모든 부품 모양에 맞춰 조절할 수 있는 다리, 현장에서 사용할 수 있는 튼튼하고 긴장을 완화해주는 12피트 코드가 특징인 Y-7은 용접 검사 및 기타 원격 테스트에 이상적입니다.
솔리드 스테이트 제어를 사용하면 작업자가 표면 표시에는 AC 자기장을 사용하고 표면 아래 표시에는 DC 자기장을 사용하여 모든 검사 요구 사항을 충족할 수 있습니다.
Y-7은 Y-7 요크, #1 회색 및 #8A 빨간색 자석 분말, 페인트 마커 및 작업용 천이 편리한 운반 케이스에 들어 있는 Y-7 MV 키트 로도 제공됩니다.
혜택 및 특징
- 밀폐형, 내구성 있는 구조
- 내화학성 및 내마모성
- 표면 및 표면 하부 검사를 위한 AC 및 DC 작동 옵션
- ASTM 리프팅 사양을 초과합니다.응용 프로그램
적용 예
까다로운 환경 , 현장 테스트 , 가동 중 검사 , 현장 검사 , 용접 검사
결함 예피로균열 , 연삭균열 , 내포물 , 겹침 , 담금질균열 , 이음매 , 수축균열 , 찢어짐 , 용접슬래그
Y-8 MV 키트
배터리로 구동되는 전자기 DC 요크 및 자기 전원 키트는 비형광 자기 입자 테스트 중 표면 아래 표시를 찾습니다.
자기 입자 검사를 위한 DC 배터리 구동 전자기 요크 키트
Y-8은 배터리로 구동되는 DC 전자기 요크로서, 가장 혹독한 환경에서도 견딜 수 있도록 설계되었습니다. 컴팩트한 배터리 팩은 8시간 동안 검사 전력을 공급하여 현장 및 원격지에서 자분탐상검사(MTP)를 위한 진정한 휴대성을 제공합니다.
밀폐형 내화학성 구조와 모든 부품 모양에 맞춰 조절할 수 있는 다리가 특징인 Y-8 MV 키트에는 Y-8 요크, 파우치가 포함된 밀폐형 배터리, 배터리 충전기, #1 회색 자석 분말, 페인트 마커 및 작업용 천이 모두 편리한 운반 케이스에 들어 있습니다.
혜택 및 특징
| 밀폐형, 내구성 있는 구조
내화학성 및 내마모성 컴팩트한 배터리 팩으로 진정한 휴대성 제공 ASTM 리프팅 사양을 초과합니다. |
각 요크의 개별 일련 번호
편리한 휴대 케이스 작업 현장 및 현장 검사에 적합합니다. 비형광/색상 마그네슘 입자 테스트에 필요한 모든 것이 포함되어 있습니다. |
적용 예
까다로운 환경 , 현장 테스트 , 가동 중 검사 , 현장 검사 , 용접 검사
결함 예 피로균열 , 연삭균열 , 내포물 , 겹침 , 담금질균열 , 이음매 , 수축균열 , 찢어짐 , 용접슬래그
