제품 설명

Krautkrämer WheelStar



초음파 차량 하부 레일 휠 검사 시스템

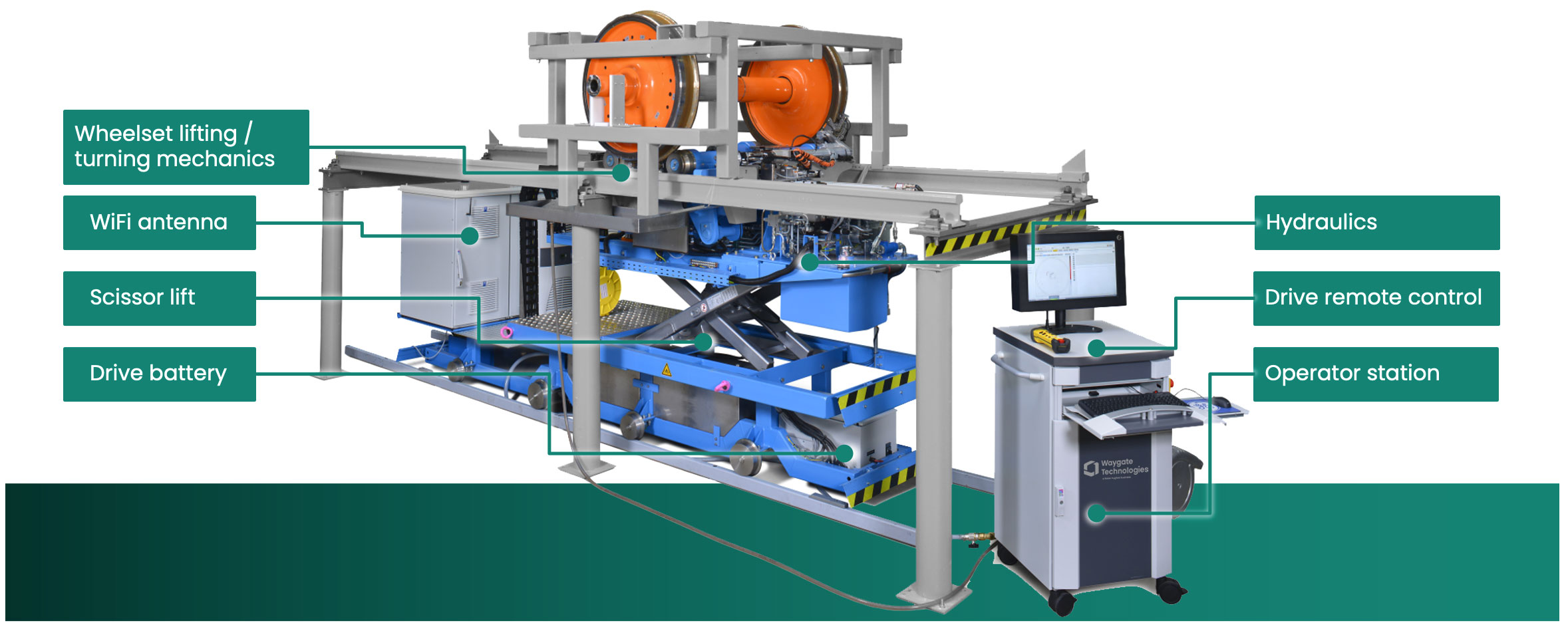

Krautkrämer WheelStar는 철도 차량의 휠세트를 제거하지 않고 전체 검사를 수행해 검사 처리량을 극대화하며, 전체 검사 주기는 전체 휠세트당 15분밖에 걸리지 않습니다.

레일 휠의 완전 자동 검사가 여기서 시작됩니다



차륜은 특히 속도, 부하, 거리 증가에 따라 스트레스를 많이 받는다는 점에서 철도 차량에서 안전이 가장 중요시 되는 요소 중 하나입니다. 세계 철도 규정에는 이러한 자산에 대한 정기적인 초음파 검사를 실시하도록 정해져 있습니다. 레일 작업자, 제조업체, 유지보수 시설은 비파괴 시험 솔루션을 통해 생산성 개선과 품질 개선을 지속적으로 추구하고 있습니다. Krautkrämer WheelStar를 사용하면 야간 휠 검사도 간편해집니다. 휠의 트레드, 페이스, 플랜지, (직선) 웹 영역을 검사하고, 자동 결함 인식(ADR)이 포함된 투영 보기로 결과를 시각화하여 작업자가 쉽게 분석할 수 있습니다.



하이라이트



장점

• 높은 투자 수익률
• 우수한 성능
• 안정적이고 간편한 자동 프로세스
• 고객, 감사자, 작업자가 신뢰하는 기능



특징

• 모듈형 아키텍처가 포함된 USIP 고급 전자 장치
• 위상 배열 프로브 8개, 기존 프로브 6개, 2 ~ 4MHz
• 위상 배열: 방사 및 축각 스윕
• 케이블 없음, 배터리 구동, 이동식 시험기, 최대 길이 5 m
• 시험기 및 작업자 워크스테이션 간 무선 데이터 전송: 산업용 Wi-Fi 802.11g/n
• 통합형 PLC 제어 및 저장된 휠 유형이 포함된 워크플로 기반 소프트웨어
• 옵션: 초음파 A-스캔을 저장하여 간편한 드릴다운



용도

• 레일 휠의 검사 영역: 트레드, 페이스, 플랜지, 웹(평면).
• 일련의 기존 및 위상 배열 변환기를 통해 구현



Krautkrämer WheelStar의 특징



생산성 극대화

• 휠세트당 15분 주기
• 휠당 순 시험 시간 90초
• 휠세트 제거 필요 없음
• 시간이 많이 걸리는 사전 배치 없음
• 휠 유형의 사전 프로그래밍에 따른 작업 준비 시간 감소



최고의 결과

• 최고의 재현성과 추적성을 자랑하는 완전 자동 검사
• 형상 에코 제거 및 자동 결함 인식을 통해 거짓 호출 감소
• 관련 사건을 지능적으로 강조 표시하여 검사 품질 개선



간편한 작동

• 간단한 작업자 교육
• 통합형 PLC 제어를 통한 작업 워크플로 간소화
• 배터리 구동 및 케이블이 없는 작업
• 무선 데이터 전송
• 전 세계 사용자의 특정 요구 사항 준수
• 자동화된 보고



산업 인증

• 긴 수명, 고품질 설계
• 고성능 Krautkrämer USIP 전자 장치가 통합된 모듈형 시스템
• 업계 리더가 신뢰하는 전문적인 프로젝트 실행

기술 정보



소프트웨어

• 간편한 작동, 간단한 작업자 설명
• 저장된 휠 유형부터 자동 데이터 전송 및 보고까지 가이드형 워크플로
• 완전 통합형 PLC 제어
• 자동 결함 인식과 형상 에코 억제를 통해 간편한 결과 분석과 거짓 호출 감소



사양

• 모듈형 아키텍처가 포함된 USIP 고급 전자 장치
• 위상 배열 프로브 8개, 기존 프로브 6개, 2 ~ 4MHz
• 위상 배열: 방사 및 축각 스윕
• 케이블 없음, 배터리 구동, 이동식 시험기, 최대 길이 5m
• 시험기 및 작업자 워크스테이션 간 무선 데이터 전송: 산업용 Wi-Fi 802.11g/n
• 통합형 PLC 제어 및 저장된 휠 유형이 포함된 워크플로 기반 소프트웨어
• 옵션: 초음파 A 스캔을 저장하여 간편한 드릴다운
• 전체 휠세트당 15분. 휠당 순 스캔 시간 90초



결함 검출 기능

• 체적 결함: FBH >= 2mm
• 표면 결함: 균열 >= 5mm 길이, >= 1mm 깊이
• 검사 영역: 트레드, 면, 플랜지, 웹(평면).일련의 기존 및 위상 배열 변환기를 통해 구현
• 규정 준수: DIN 27201-7, 요청 시 기타 사양









<Krautkrämer WheelStar RPS>

로봇 매트릭스 기술을 탑재한 완전 자동화된 WheelStar RPS는 혁신적인 매트릭스 기술을 사용하여 해체된 열차 바퀴 검사 과정에서 정밀한 결과와 비용 절감을 보장합니다. 다양한 바퀴 형상과 바퀴 마모 상태를 통해 열차 운영자와 유지보수 시설의 생산성을 한 단계 더 높일 수 있습니다.



휠 유지 관리의 주요 이점: 차별점



생산성 및 최적화

-완전 자동화

-휠셋당 6분의 빠른 사이클 시간

-사전 프로그래밍된 휠 유형으로 작업자 작업량 감소

-추가 참조 휠셋 처리 없이 자동 점검 및 재점검

-와전류 옵션 제공

-휠 위치 및 편차 측정을 위한 센서 스캐너 포함



신뢰성 및 안전성

-위상 배열 프로브를 통한 직접 커플링 제어를 통한 최대 안전성

-프로파일링되지 않은 휠에도 높은 신호 대 잡음비

-업계에서 검증된 로봇 및 고품질 부품 사용

-고급 Krautkrämer USIP 전자 장치 및 프로브를 통한 최고의 재현성 및 추적성



사용자 친화적

-워크플로 원리 및 직관적인 사용법을 한 화면에서 모두 확인 가능

-사전 프로그래밍된 휠셋 유형을 통한 사용 편의성

-자동 보고 기능

-원격 서비스 제공

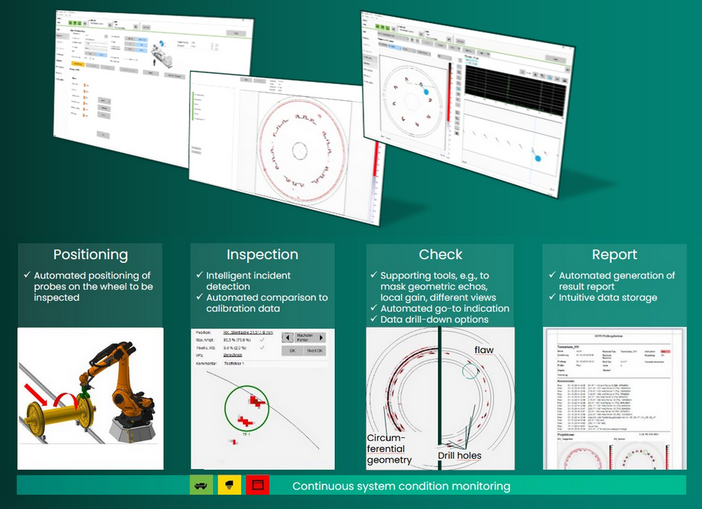

업계에서 검증된 소프트웨어로 새로운 기준을 제시합니다.



-사용 편의성

-워크플로 기반 사용자 인터페이스 – 운영자 교육 단축

-PLC 제어 기능 완벽 통합 – 별도의 PLC 제어판 불필요

-테스트 결과 투사 화면으로 결과 해석 용이

-자동 결함 인식, 지오메트리 에코 억제 및 매트릭스 프로브 기술 덕분에 오판 발생 감소

-자동 테스트 보고서 생성
