제품 설명
초음파 탐상기는 고급 기능을 갖추고 있어 용접 검사, 금속 균열 감지, 부식 매핑, 두께 측정 등에 이상적인 선택입니다. 포괄적인 탐상기 검사를 통해 다양한 제품과 구조물의 안전성, 품질, 신뢰성 및 효율성을 확보하십시오.
사용자 친화적인 결함 탐지기와 강력한 소프트웨어
설명 Proceq 결함 검출기는 부식 매핑, 두께 측정, 균열 감지 등 광범위한 비파괴 검사(NDT) 분야에 적합한 다재다능하고 정확하며 사용하기 편리한 솔루션입니다. 고급 기능, 사용 편의성, 그리고 휴대성이 결합되어 다양한 산업 분야의 NDT 기술자와 엔지니어에게 널리 사용됩니다.
중요 구조물 검사

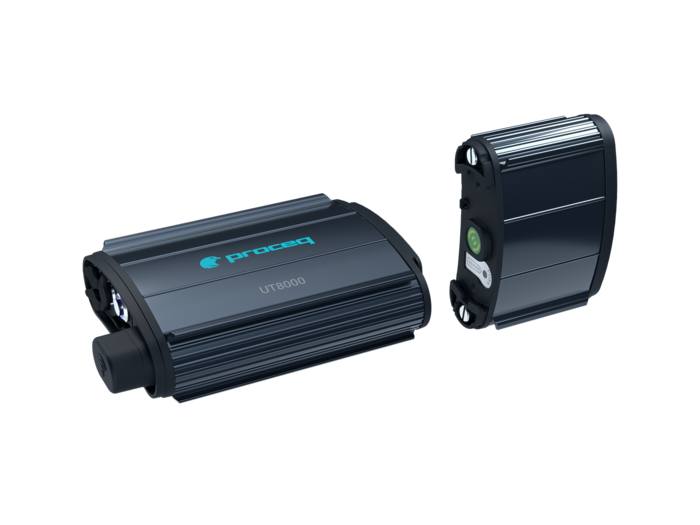

중요 구조물의 안전과 무결성을 보장하는 데 있어 초음파 탐상은 최고의 기준입니다. Proceq UT8000은 고성능, 다재다능함, 그리고 고급 기능을 갖추고 있어 까다로운 작업에 탁월한 초음파 탐상 장비로 자리매김했습니다. 재료 깊숙이 침투하여 작은 결함까지도 세밀하게 분석할 수 있는 이 장비는 파이프라인, 발전소 부품, 항공우주 부품과 같은 중요 구조물 검사에 이상적인 장비입니다. 중요 구조물이 최상의 상태를 유지하여 인명 안전과 운영의 무결성을 보호할 수 있도록 안심하고 사용하세요.
유연하고 완벽한 데이터 공유 + 완벽한 추적성
다양한 유형의 재료 및 구성품을 위한 휴대용 초음파 결함 검출기. 완벽하게 추적 가능한 검사 데이터와 신속한 보고서 생성 기능을 제공합니다.
- 탁월한 성능과 견고성.
- 생산성 향상을 위한 단순성
- 독특한 되감기 및 로그북 기능
적용 프로그램:
용접부 초음파 검사 / 주조 및 단조 금속 초음파 검사 / 초음파 두께 측정 및 적층 평가 / 초음파 부식 매핑 / 고온 두께 측정 / 결함, 균열 및 기공의 탐지 및 크기 측정

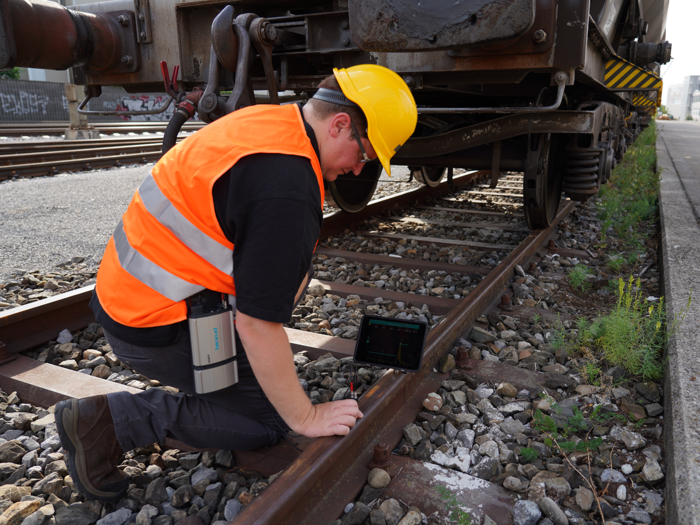

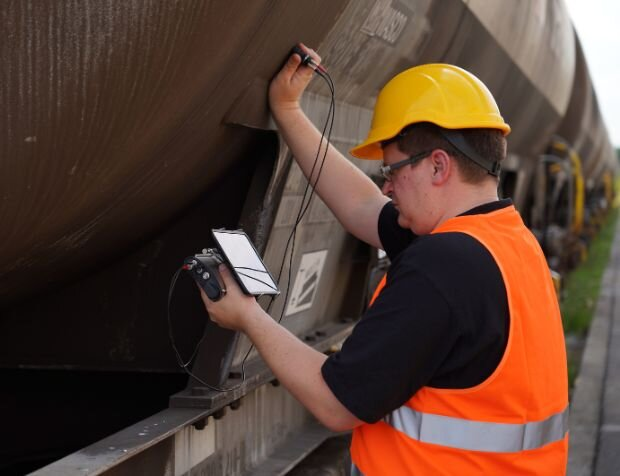

독창적인 완전 디지털 초음파 탐상기로 검사 성능을 극대화하세요. 현장 초음파 검사 및 부식 매핑용으로 설계되었습니다.
스위스 품질, 탁월한 성능과 견고함. 가장 까다로운 환경과 요구 사항도 충족할 수 있는 제품입니다.
적응 시간 필요 없음: 1시간 이내에 학습하고 가장 직관적이고 사용자 친화적이며 기능이 풍부한 지능형 소프트웨어로 검사를 시작하세요.
고유한 되감기 및 로그북 기능은 설정 및 검사 결과를 기록하고 보호하여 검사 매개변수를 필요에 따라 평가할 수 있도록 합니다. GPS 위치, 구성품 사진, 음성 메시지까지 포함됩니다.
Proceq 결함 탐지기 앱
기술 사양
자동 교정 속도, 제로 오프셋
테스트 모드 펄스 에코, 듀얼, 전송 또는 그리드를 통해
단위 밀리미터, 인치 또는 마이크로초
범위 3 – 5900m/s에서 11760mm
속도 100~10000m/s
제로 오프셋 0~50mm
굴절각 0° ~ 90° (1° 단위)
게이츠 2x, 완전 독립형
알람 양수 및 음수 임계값/곡선
측정 디스플레이 최대 5개 위치(수동 또는 자동 선택)
에코 투 에코 표준 게이트 2 – 게이트 1
측정 DAC / TCG / AVG(DGS) / AWS / CSC
언어 영어, 독일어, 이탈리아어, 프랑스어, 스페인어, 중국어, 일본어, 한국어, 러시아어, 터키어
기술 사양
구성 1 UT 채널
변환기 소켓 레모 00
펄스 전압 100~400V(사각형 펄스)
PRF 10~2000Hz
게인 범위 0-110dB
대역폭 0.2 – 20MHz
표시 호환되는 모든 Apple iPad® 8.3~12.9인치
메모리 최대 2TB (iPad 모델에 따라 다름)
연결 iPad에 암호화된 Wi-Fi 연결, iPad에 USB-C 케이블 연결
신호 강화 디지털 및 아날로그 필터, 제거, 평균화
디지털화 주파수 125MHz
지원되는 스캔 A-스캔, B-스캔, 그리드
보고서 생성 표시표, HTML 내보내기
인코더 6핀 레모, B-스캔
배터리 분리형 팩, 6x AA(NiMH), 비행 안전
자치 5시간
제동 50, 400Ω
펄스 폭 조정 가능; 25 – 2500 nsec
무게 배터리 팩 포함 698g, 배터리 팩 포함 1.54lbs
입력/출력 1 USB-C 충전 1 USB-C 데이터 연결
IP 등급 IP67
충격 테스트 완료 MIL STD 810 H 메스암페타민 516.8 절차 II
진동 시험 MIL STD 810 H Meth. 514.8 Proc. I Cat. 4
표준 BS EN 12668-1 인증 ISO 22232-1 인증 ASTM E317
자주 묻는 질문
전통적인 UT란 무엇을 의미합니까?
기존 초음파 검사(UT)는 일반적으로 사용되는 비파괴 검사(NDT) 기법으로, 재료를 통과하는 기계적 진동(초음파)의 전파를 측정하여 재료의 특성을 검사하고, 두께를 측정하고, 탄성을 측정하고, 부식/침식, 결함, 균열 등 다양한 불연속성을 검출합니다. 이 장비는 검사 대상 부품 내부로 초음파를 전달하는 단일/이중 크리스털과 프로브를 연결하여 작동합니다.
결함 탐지기로 어떤 결함을 찾을 수 있나요?
다양한 결함은 제조 중 또는 현장에서의 노화 효과로 인해 재료 및 부품에서 발생하며 결함 탐지기로 찾을 수 있습니다.공극/기공 포함물 균열(표면 아래 또는 표면) 용접 결합 결함(불완전 용융, HAZ) 부식/산화 마모/침식 기계 가공 또는 연삭 손상 단조 결함 주조 결함 성형/압연기 결함 접착제/실란트 탈착 복합재/벌집 박리 와이어 로프/케이블 결함 파이프/튜빙 결함
NDT에는 어떤 종류가 있나요?
업계에는 다양한 비파괴 검사(NDT) 방법이 있으며, 각 방법마다 장단점이 있습니다. 그중 초음파 검사(UT), 방사선 검사(RT), 전자기 검사(ET), 자분탐상 검사(MT), 액체 침투 탐상 검사(PT), 육안 검사(VT)의 여섯 가지가 가장 많이 사용됩니다. 그 외에도 음향 방출 검사(AE), 유도파 검사(GW), 레이저 검사법(LM), 음향 공명 검사(ART), 누출 검사(LT), 자속 누설 검사(MFL), 진동 분석(VA), 적외선 검사(IR) 등의 기술이 있습니다.
초음파 검사란 무엇인가요?
초음파(UT) 검사는 고주파 음파를 이용하여 부품의 두께 또는 내부 구조를 특성화하는 방법입니다. 초음파 검사에 사용되는 주파수는 인간의 가청 한계보다 몇 배나 높으며, 일반적으로 500kHz에서 20MHz 사이입니다. 초음파 검사는 여러 유형의 결함이 포함된 교정/시험 부품과 실제 부품을 비교하는 비교 모드로 활용됩니다.
초음파 검사로 어떤 재료를 검사할 수 있나요?
산업 분야에서는 플라스틱, 복합재, 세라믹 등 대부분의 재료를 UT로 검사할 수 있습니다. 기존 장비를 사용한 초음파 검사에 적합하지 않은 유일한 재료는 목재와 종이 제품입니다.
초음파 탐상기란?
초음파 탐상기는 다양한 유형의 재료, 분야 및 부문에 대한 비파괴 검사를 수행하는 데 적합한 장비입니다. 항공우주, 자동차, 석유 및 가스 산업, 그리고 부품의 수명 기간 동안 품질 및 열화를 제어하기 위해 필수적이거나 권장되는 모든 분야에서 사용됩니다. 초음파 탐상기를 사용하면 부식, 기공, 균열 등 다양한 유형의 결함을 검출하고 금속 및 복합 부품의 두께를 측정할 수 있습니다.
