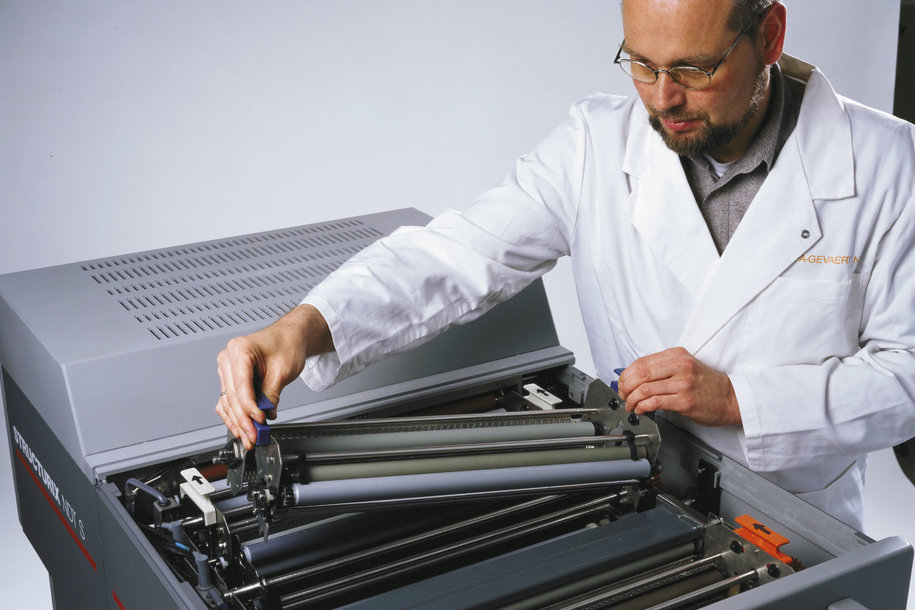

산업용 X-선 필름은 장소, 상황, 용도에 따라 수동 또는 자동으로 처리됩니다. 가장 적합한 STRUCTURIX 화학 처리제, 장비와 함께 필름을 가장 효과적으로 처리할 수 있는 최적의 솔루션을 선택할 수 있습니다. Waygate Technologies(이전 GE Inspection Technologies)는 다목적 테이블탑 모델에서 정교한 모델, 저용량 모델에서 고용량 모델 등 정확한 결과를 제공할 수 있는 다양한 STRUCTURIX 처리기를 제공합니다.



제품 특징



완벽한 처리 품질

• 산업용 전문 X-선 필름 처리기 설계 및 제작 분야에서 수십년에 걸친 경험과 노하우를 기반으로 설계되었습니다.
• 고품질 X-선 필름 처리를 보장하는 첨단 기술.



최소 처리 비용

• 화학 물질을 정확하게 소비할 수 있도록 보충량을 정밀하게 제어합니다.
• 처리 과정에서 물 사용을 최소화하여(ECO 처리기의 경우 최소 13 l/m2) 환경에 미치는 영향을 줄입니다.
• 적외선 건조 시스템 및 자동 대기 스위치와 같은 기타 설계 요소로 인해 전기를 적게 소모합니다.



적은 열 방출

• 모든 처리기에 적외선 건조 기능이 있어 X-선 필름을 균일하게 건조시킬 수 있을 뿐만 아니라 적은 에너지 소비로 암실 온도를 낮게 유지할 수 있습니다.
• 암실 내 작업 온도를 쾌적한 수준으로 유지할 수 있습니다.



조절식 필름 투입 트레이

• 모든 처리기의 필름 투입 트레이를 시트 필름, 용접 형식 또는 롤 필름 등 처리 대상 필름의 유형에 맞게 쉽게 조절할 수 있습니다.
• 트레이에 투입된 필름을 투입 순서에 따라 처리합니다.





X-선 필름 처리기 자세히 보기

X-선 필름 처리기 유형



STRUCTURIX S ECO

‘ECO’ 처리 기술, 뛰어난 영상 품질, 정밀 보충, 최소 처리 비용 등의 장점을 보유한 대용량 X-선 필름 처리기.



STRUCTURIX M ECO

가장 높은 수준의 영상 품질과 친환경 성능을 제공하는 ‘ECO’ 기술 기반의 소형 X-선 필름 처리 장치. 테이블탑 처리기 제품만의 특징인 이중 고정 탱크, 계단식 고정 시스템이 그 비밀입니다.



STRUCTURIX U

완벽한 처리 품질, 간편한 유지보수, 해양 작업이 가능한 믿을 수 있고 간편한 X-선 필름 처리기.



STRUCTURIX NOVA

산업용 NDT 시험 환경에 맞게 특수하게 설계, 제작된 X-선 필름 처리기. 스마트하고, 강력하고, 경제적이고, 자동화 기능이 뛰어납니다. 까다로운 NDT 시험을 수행할 수 있는 특별한 소형 처리기 제품으로 STRUCTURIX 필름 시스템의 품질과 사용자에게 필요한 기능을 제공합니다.





X-선 필름 처리 장비



STRUCTURIX FEEDER

작고 빠른 자동 필름 공급 채광 시스템입니다. S ECO 및 U X-선 처리기를 특별하면서도 실용적인 채광 시스템으로 전환시켜 암실 비용과 작업 시간을 줄여줍니다.



STRUCTURIX MIXER – 자동 화학 물질 혼합기

수작업의 부담을 덜어주는 완전 독립형의 자동 화학 물질 혼합 장치입니다.



STRUCTURIX DRYER – X-선 필름 드라이어

작동 방법이 간편하고 훌륭한 수동 필름 처리 결과를 제공하는 빠르고 효율적인 X-선 필름 드라이어입니다.



자동현상기 종류별 사양

		STRUCTURIX S eco	STRUCTURIX U	STRUCTURIX M eco
현상시간		1.5분 ~ 12분	3분 ~ 12분	3분 ~ 12분
현상속도(8분기준)	10 x 48cm	147장/Hour	106장/Hour	92장/Hour
	14 x 17″	48장/Hour	34장/Hour	30장/Hour
현상 롤속도(8분기준)		32cm/min.	23cm/min.	20cm/min.
현상가능 필름크기	폭	폭3.5~43cm/td>	3.5~43cm	3.5~43cm
	길이	12cm/td>	12cm	12cm
현상탱크 용량(liter)		41	24	10
정착탱크 용량(liter)		41	20	10
수세탱크 용량(liter)		29	20	9
현상액 표준 소모량(ml/m2)		900	900	900
정착액 표준 소모량(ml/m2)		1200	1200	1200
물 표준 소모량(liter/m2)		13	13	12
크기(L x W x H)		162 x 71 x 123	120 x 68 x 105	145 x 66 x 60
무게	약품 포함	282	175	117
	약품 불포함	426	250	160
전원		50/60Hz, 230-240V	50/60Hz, 200/240V	50/60Hz, 100/120/200/208/230-240V
