제품 설명



STATOGRAPH ® 제품군



STATOGRAPH 제품군은 와전류 센서를 이용하여 표면 균열을 검사하는 데 사용됩니다. 재료 균열에 대한 와전류 검사에는 검사 작업에 적합한 평가 전자 장치와 프로브가 필요합니다. STATOGRAPH 제품군은 검사 상황 및 검사 대상에 따라 이러한 목적에 적합한 시스템을 제공합니다.

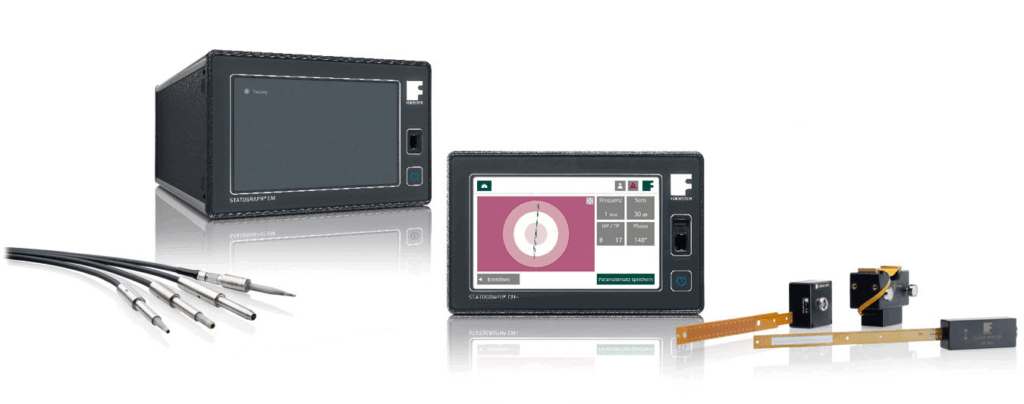

특수 용도에 맞는 다양한 표준 및 형상 맞춤 프로브를 제공합니다. 프로브 선택은 부품 형상, 사이클 시간 및 오차 사양에 따라 달라집니다.

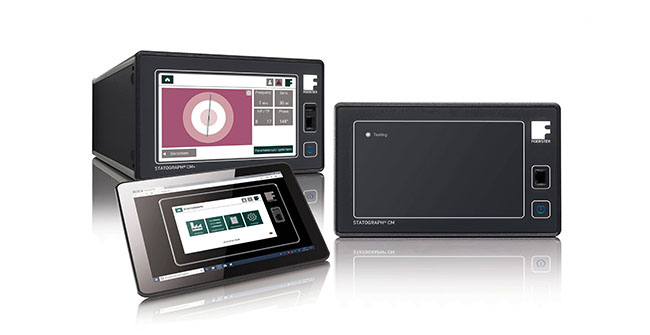

<STATOGRAPH CM+ / CM>

와전류를 이용한 복잡한 작업물의 균열 테스트





웹 연결을 통한 지속적인 프로세스 제어 – Industry 4.0 준비 완료



STATOGRAPH 시험 장비는 50년 넘게 부품의 표면 결함을 성공적으로 감지하고 기록해 왔습니다. 그러나 오늘날 디지털화된 생산 환경은 품질 검사에 새로운 요구를 제기하고 있습니다. 이러한 요구 사항을 충족하기 위해 STATOGRAPH CM+ / CM을 개발했습니다. 이 장비는 웹 연결을 통해 언제 어디서나 균열 감지를 더욱 쉽고 직관적으로 가능하게 합니다. STATOGRAPH는 인더스트리 4.0의 도전에 대비하고 있습니다.





한눈에 보는 제품의 장점



• 분산된 운영: 웹 기반 액세스를 통해 모바일 기기에서 사용자 입력이 가능합니다.
• 혁신적인 마법사가 매개변수를 자동으로 설정합니다.
• 더욱 정확한 테스트를 위한 개선된 필터
• 제어 시스템에 간편하게 통합할 수 있는 필드버스 연결
• 직관적이고 이해하기 쉬운 사용자 인터페이스



기술 데이터



여기 주파수:	1kHz, 3kHz, 10kHz, 30kHz, 100kHz, 300kHz, 1MHz, 3MHz, 10MHz
감지기:	차동 또는 절대 센서
고역통과, 저역통과 필터:	1Hz ~ 56kHz(28레벨)
인터페이스:	산업용 이더넷, 디지털 I/O
주전원 연결:	85~265V, 47~63Hz

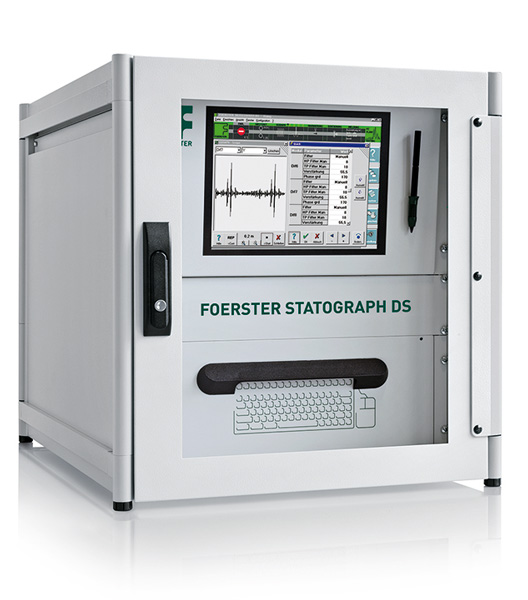

<STATOGRAPH DS 6.440>



와전류를 이용한 복잡한 작업물의 다중 채널 균열 테스트

생산라인을 위한 완전자동 테스트 시스템



STATOGRAPH DS 6.440은 빠른 클록 사이클로 복잡한 공작물 생산 시 안정적인 균열 검사를 제공합니다. 통합 핸들링 시스템은 시험편의 위치 및 회전을 제어하고 센서를 제어합니다. 고정 또는 회전 프로브를 사용하여 여러 시험 구역의 표면 균열을 동시에 또는 순차적으로 검사할 수 있습니다. 시험 재료는 예/아니오로 자동 분류됩니다. 시험 전자 장치는 다양한 용도에 맞게 조정 가능합니다. 시험 결과는 상세하게 기록됩니다.





한눈에 보는 제품의 장점



• 프로브를 사용한 자동차 및 기계 산업 구성 요소의 자동, 고해상도, 다중 채널 온라인 결함 테스트를 위한 디지털 시스템 기술을 갖춘 와전류 테스트 시스템
• 범용 테스트 시스템은 개별 애플리케이션 및 요구 사항에 맞게 조정 가능합니다.
• 원래 신호 표시를 통한 테스트 프로세스의 실시간 시각화
• 각 시험편 및 결함에 대한 포괄적인 시험 문서
• 자동 조정을 통한 클리어런스 보정
• 운영 안정성의 지속적인 모니터링



기술 데이터

여기 주파수:	1-3-10-30-100-300-1000-3000kHz
전력 소비량:	모델에 따라 420 VA – 1400 VA
분석 유형:	최대 4개의 섹터 범위를 포함하는 벡터 신호/Y-구성요소/위상 종속 섹터 분석



<STATOVISION>-표면 품질 시각화 소프트웨어



구성 요소 테스트를 위한 와전류 신호의 혁신적인 시각화

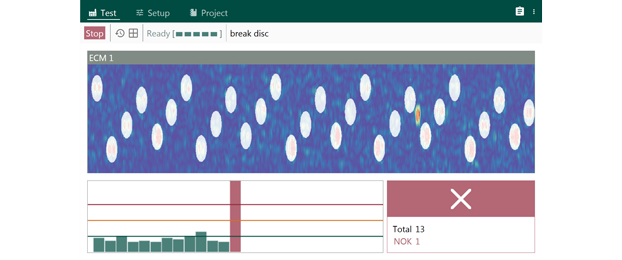

STATOVISION 소프트웨어는 STATOGRAPH 모듈과 함께 사용되어 와전류 신호를 명확하게 정렬된 C-스캔으로 시각화할 수 있습니다. 이를 통해 부품 표면 품질 이미지를 얻을 수 있어 표면 결함의 위치를 ​​정확하게 파악할 수 있습니다. STATOVISION 소프트웨어의 주요 장점 중 하나는 패턴 인식 기능으로, 예를 들어 브레이크 디스크의 드릴 구멍을 제거하는 데 사용할 수 있습니다. 전체 스캔 데이터를 문서화하여 지속적인 품질 보증에 활용합니다.





한눈에 보는 장점

• 구멍이나 홈 등의 간섭 윤곽을 억제합니다.가능한
• 테스트할 표면의 시각화를 통해 추상적인 와전류 신호를 직관적으로 평가할 수 있습니다.
• 테스트된 부품의 추적성을 위한 테스트 데이터 저장
• 생산 공정의 조기 개입을 위한 프로세스 모니터링
• 신호 품질을 개선하기 위한 고급 필터링 기술
