제품 설명
Profometer Corrosion Potential
PM8500
부식 가능성의 신속한 현장 매핑을 위한 가장 완벽한 반전지 솔루션
- 당사의 독특한 휠 전극을 사용한 세계에서 가장 빠른 데이터 수집
- 실시간 데이터 분석 및 시각화를 통한 탁월한 역량
- 편안한 측정을 위한 가볍고 무선 센서
적용 프로그램:
철근 콘크리트 구조물의 부식 영역 식별 / 철근 부식 가능성 추정 / 콘크리트 내구성 추정 / 구조적 고장 조사 / 부식 보수 효과 평가
가장 컴팩트한 센서와 가장 빠른 영역 스캐닝을 위한 독특한 휠 전극에 연결된 현장 부식 가능성 분석을 위한 고급 소프트웨어
- 당사의 독특한 휠 전극을 사용하여 시중의 다른 막대 전극보다 최대 40배 더 빠르게 생산성을 높이십시오.
- 모든 유형의 콘크리트 요소에서 편안한 측정을 위한 소형, 초경량 및 무선
- 다양한 뷰를 통해 데이터 평가 및 해석을 쉽게 할 수 있는 최고의 부식 평가 앱

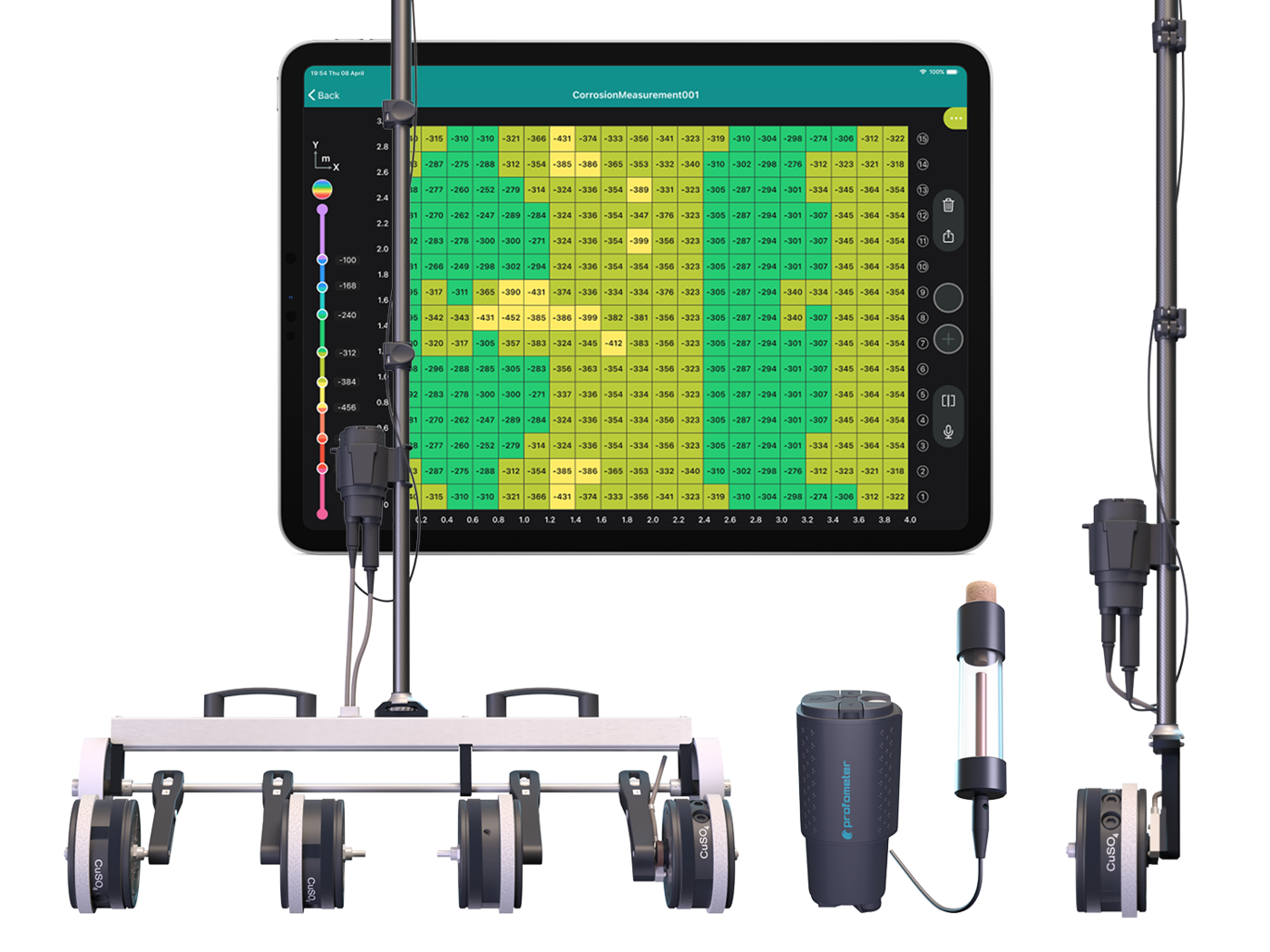

<PM8500 부식 키트>
기둥이나 보와 같은 작은 영역을 빠르게 스캔하기 위한 막대 전극을 포함하여 부식 가능성의 현장 매핑을 위한 완벽한 센서 및 소프트웨어 솔루션
<1륜 전극>

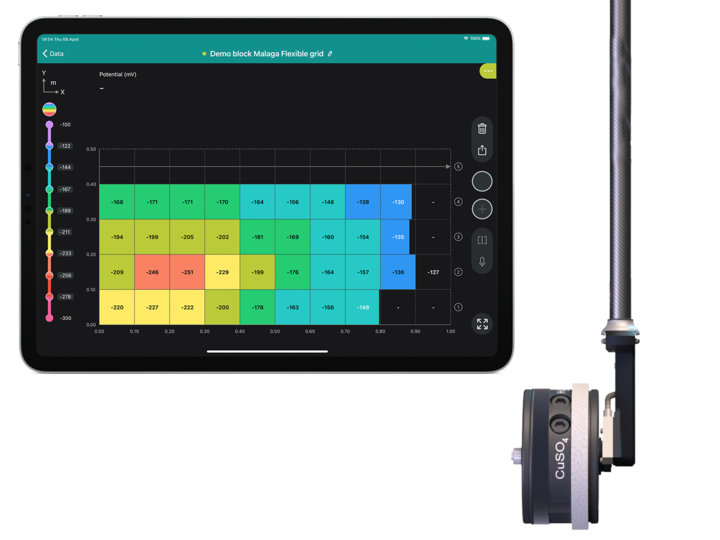

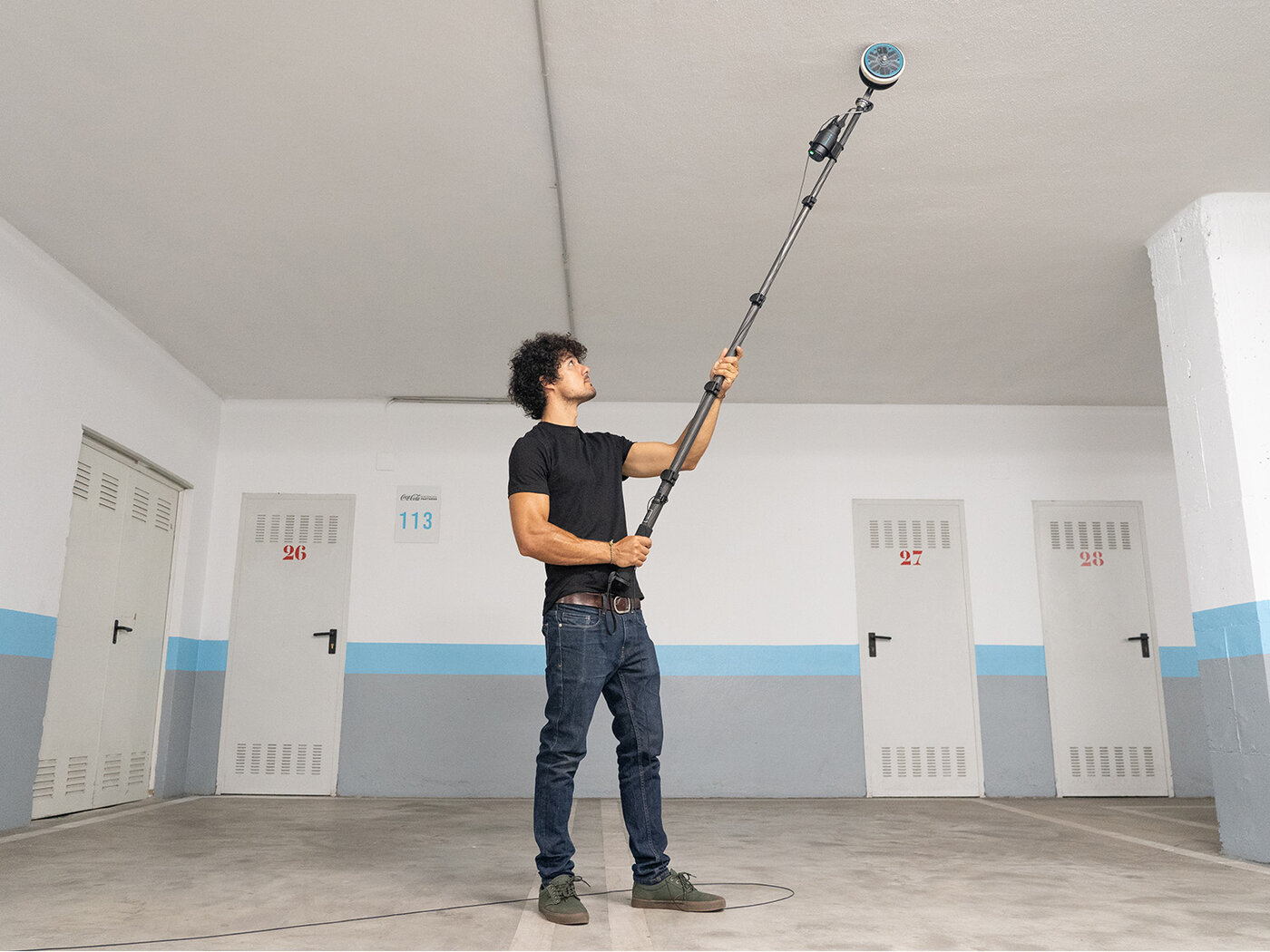

One-Wheel Electrode를 사용하여 벽이나 지붕과 같은 더 큰 수직 및 머리 위 영역을 스캔합니다.
<4륜 전극>

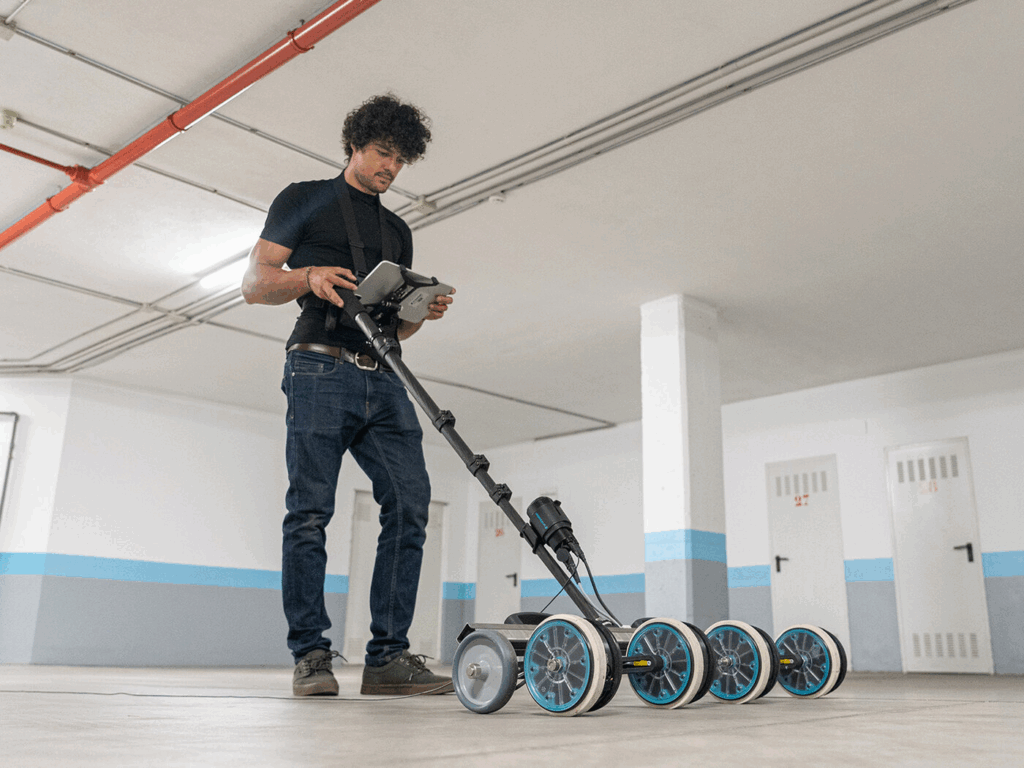

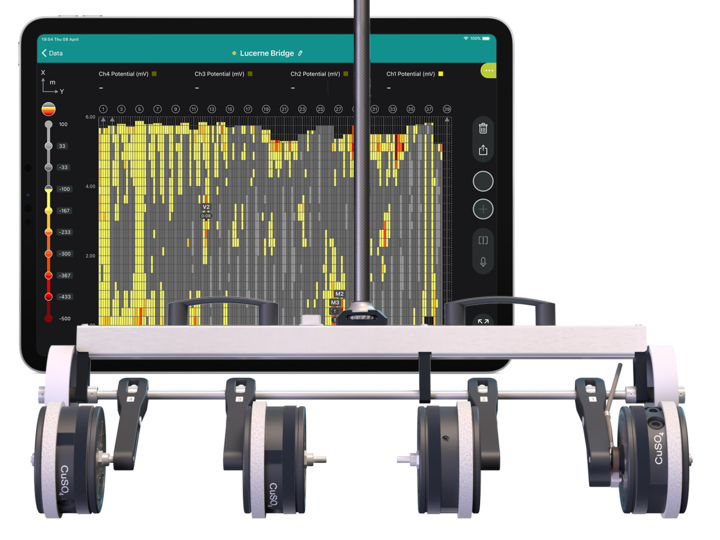

4륜 전극을 사용하여 슬래브, 주차장 및 교량 데크와 같은 넓은 수평 영역을 스캔합니다.
기술 사양
기술 반전지 전위
측정된 수량 밀리볼트 [mV] 단위의 부식 전위
연결 무선 – 블루투스
커버 측정 깊이 첫 번째 철근 층
전압 측정 범위 -3000mV ~ +3000mV
해결 +-1mV
입력 임피던스 100MOhm
인코더 정확도
+/- 0.5mm / 0.02인치 + 측정 길이의 0.78%
분해능: 3.3mm / 0.13인치
(128단계/회전)
최대 스캐닝 속도
1m/s – 3.3피트/s
최대 영역 스캔
100 x 100m – 330 x 330피트
치수
센서 유닛
홀더 없이 (127 x 59 x 56)mm / (5 x 2.3 x 2.2)인치
홀더 포함 시 (127 x 98 x 72)mm / (5 x 3.9 x 2.8)인치
막대 전극 D= 36mm x 155mm / D=1.4인치 x 6.1인치(보호캡 포함)
1륜 전극
(194 x 138 x 127)mm / (7.6 x 5.4 x 5)인치(망원봉 없음)
(2000 x 138 x 127)mm / (78.7 x 5.4 x 5)인치(확장된 망원봉 포함)
(700 x 138 x 127)mm / (27.6 x 5.4 x 5)인치(망원봉을 당김)
4륜 전극
(830 x 350 x 140)mm / (32.6 x 13.8 x 5.5)인치 텔레스코픽 막대 없음
(2150 x 830 x 140)mm / (84.6 x 32.6 x 5.5)인치 확장된 텔레스코픽 막대 포함
(840 x 830 x 140)mm / (32.8 x 32.6 x 5.5)인치 당겨진 텔레스코픽 막대 포함
무게
센서 유닛
홀더 없이 150g / 0.33파운드
홀더 포함 220g / 0.49파운드
막대 전극 케이블 없음 / 황산구리 없음, 인터페이스 박스 없음 120g / 0.26파운드
1륜 전극
유체 없이 2000g / 4.41파운드, 인터페이스 박스와 텔레스코픽 막대 포함
+ 유체 포함 435g / 0.96파운드
4륜 전극
유체 없이 6900g / 15.2파운드
+ 유체 포함 시 휠당 435g / 0.96파운드
표준 키트(캐리 케이스 포함 모든 품목) 7400g / 16.3파운드
원휠 키트(만화 상자 포함 모든 품목) 2900g / 6.39파운드
4륜 키트(운반 케이스 포함 모든 품목) 17660g / 38.93파운드
배터리
1xAA(NiMH) 충전식 또는 비충전식
분리형
비행 안전
8시간 자율성
USB-C 충전기
환경 조건
습도 <95% RH, 비응축
작동 온도: -10ºC ~ +50ºC
자주 묻는 질문
Profometer Corrosion PM8500은 어떻게 작동하나요?
Profometer Corrosion PM8500은 “반쪽 전지 전위”라는 기술을 기반으로 합니다. 이 기술은 기준 전극과 콘크리트에 매립된 철근 사이의 전기화학적 전위차를 측정하여 작동합니다. 이를 통해 철근의 부식 가능성을 판단하고, 구조물의 부식 위험 영역을 파악하여 유지 보수 및 수리 결정을 내리는 데 도움을 줄 수 있습니다.
Profometer Corrosion PM8500을 사용하면 어떤 이점이 있나요?
PM8500을 사용하면 철근 콘크리트 구조물의 부식 가능성에 대한 빠르고 정확한 정보를 얻을 수 있습니다. 부식 손상이 심각해지기 전에 이를 파악하고 완화하여 비용을 절감할 수 있습니다. 또한 구조물의 수명을 연장하여 더욱 안전하고 안정적인 운영을 보장합니다.
콘크리트 부식 확률을 측정하기 위해 반전지 전위를 사용하는 장점은 무엇입니까?
콘크리트 부식 확률을 측정하기 위해 반전지 전위를 사용하는 몇 가지 장점은 다음과 같습니다.
- 비파괴 검사 : 접지 케이블만 철근에 연결하고 철근망의 전기적 연속성을 확인하고 콘크리트 표면을 미리 적셔 테스트하면 됩니다.
- 빠르고 간편함: 막대형 전극은 위치 검사에 사용할 수 있고, 1륜 전극과 4륜 전극은 넓은 영역을 더 빠르게 검사하는 데 사용할 수 있습니다.
- 조기 감지: 부식의 초기 단계를 감지하여 심각한 손상이 발생하기 전에 신속하게 복구할 수 있습니다.
- 표준화: 반전지 전위 테스트는 표준화된 방법입니다.
PM8500 전극이 철근의 부식을 감지할 수 있는 최대 피복 깊이가 있습니까?
최대 감지 가능 깊이는 첫 번째 철근층(또는 매트)입니다. 일반적으로 이는 최대 80mm의 철근 피복 두께에 해당합니다.
Profometer PM8500의 샘플링 속도는 무엇입니까?
Profometer PM8500의 샘플링 속도는 900Hz입니다.
반전지 부식가능성 시험기에서 사용할 기준 전극은 어떻게 선택합니까?
반전지 전위 부식 시험기에 사용되는 기준 전극은 시험 대상의 특정 용도 및 환경에 따라 선택됩니다. PM8500에는 구리/구리(Cu/CuSO4) 기준 전극이 포함되어 있지만, 포화 칼로멜 전극(SCE) 및 은/염화은 전극(Ag/AgCl)과 같은 다른 전극도 사용할 수 있습니다.
반전지 부식가능성 시험의 정확도에 영향을 줄 수 있는 요소는 무엇입니까?
반전지 전위 부식 시험의 정확도에 영향을 줄 수 있는 요인으로는 기준 전극의 선택, 전해질 용액의 품질, 시험하는 콘크리트 표면의 준비, 콘크리트 덮개, 시험 환경의 온도 및 습도 등이 있습니다.
습도와 온도는 측정값에 어떤 영향을 미치나요?
습도는 측정된 전위에 큰 영향을 미쳐 더 많은 음의 전위를 초래할 수 있습니다. 고온은 콘크리트 저항률을 낮춰 더 많은 음의 전위를 초래하는 반면, 저온은 콘크리트 저항률을 높여 더 많은 양의 전위를 초래합니다.
콘크리트 피복은 부식 검사 결과에 어떤 영향을 미칩니까?
콘크리트 피복 두께가 증가할수록 전위는 더욱 양(+)의 값을 갖습니다. 콘크리트 피복 두께가 매우 얇으면 전위가 더 음(-)으로 변할 수 있으며, 이는 부식 수준이 높음을 나타낼 수 있습니다. 부식 검사 시 콘크리트 피복 두께를 측정하는 것이 좋습니다.
철근에 어떻게 연결하나요?
철근 위치를 확인할 때는 항상 Profometer PM8000 또는 GP8x00을 사용하는 것이 좋습니다. 철근 위치를 확인한 후 콘크리트 덮개를 뚫고 접지 케이블을 연결합니다. 연결 부위의 전기적 연속성을 검사해야 하며, 이를 위해서는 철근의 최소 한 곳 이상의 개방 지점을 노출시켜 저항계(<1Ω)로 두 지점 사이의 저항을 확인해야 합니다.
테스트 전에 콘크리트 표면을 미리 적셔야 합니까?
콘크리트 표면이 건조되면 콘크리트의 기공 용액과 탐침 사이의 접촉이 손상될 수 있습니다. 이로 인해 콘크리트의 전기 저항이 크게 증가할 수 있습니다.
측정을 실시하기 전에 약 10~20분 정도 표면을 적시는 것이 좋습니다.
테스트할 수 있는 표면 유형(코팅됨, 코팅되지 않음)에 대한 자세한 정보나 전극의 유지관리 및 세척 방법, 또는 기타 귀중한 정보를 알려줄 수 있나요?
Profometer PM8500 페이지의 “다운로드” 섹션에서 빠른 시작 가이드와 빠른 참조 가이드를 참조하고 다운로드하세요.
