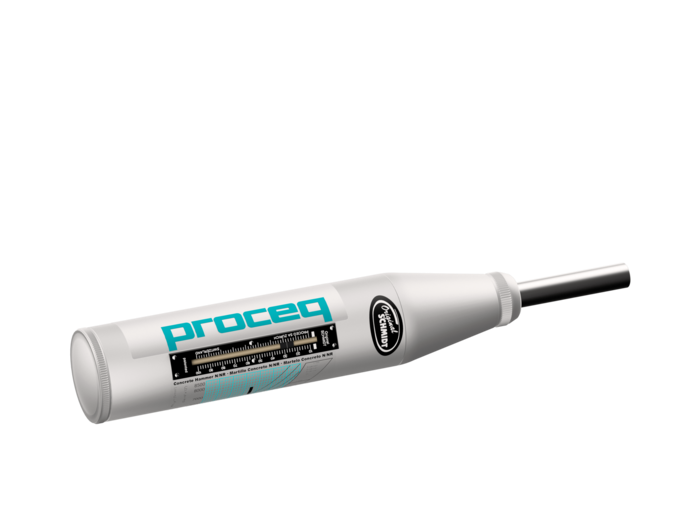

Original Schmidt

원조는 전 세계 모든 주요 리바운드 해머 테스트 표준의 기초가 됩니다.

• 광범위한 응용 프로그램을 포함합니다
• 검증된 내구성과 품질
• 스위스 메이드 보증

적용 프로그램:

콘크리트 압축강도 추정 / 콘크리트 균일도 매핑 / 거푸집 제거를 위한 콘크리트 양생 제어

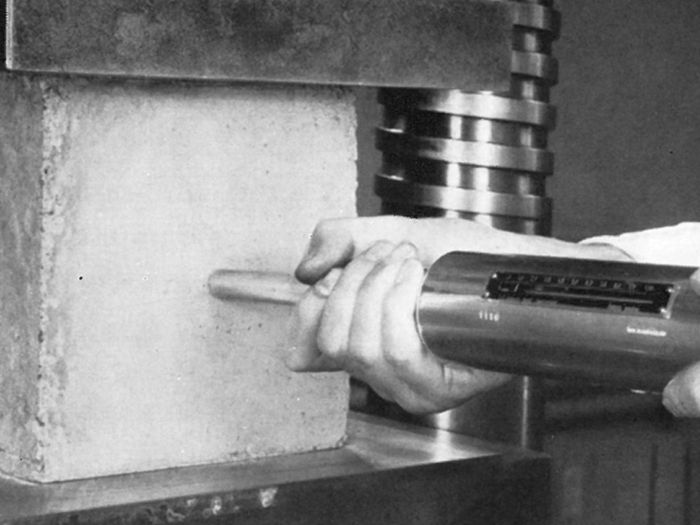

Original Schmidt Hammer는 1950년대에 Proceq에서 발명하여 시장에 출시했습니다. 그 이후로 비파괴 콘크리트 압축강도 측정에 가장 널리 사용되는 반발 해머로 자리매김했으며, 모든 주요 지역에서 표준화되었습니다. 반발 시험은 콘크리트뿐만 아니라 암석, 종이, 모르타르에도 사용됩니다. Schmidt 반발 해머는 다양한 충격 에너지를 가진 모델로 제공되며, 각 모델은 특정 시험 용도에 맞게 설계되었습니다. 최신 모델로는 iOS 및 Android에서 작동하는 완전 연결 해머인 Original Schmidt Live와 Silver Schmidt 해머 OS8200이 있습니다. Silver Schmidt의 입증된 정확성과 실시간 환경에서의 보고 시간 절약 이점을 모두 제공합니다.

모든 리바운드 해머를 비교하는 기준이며 국제 리바운드 해머 표준을 설정합니다.

• 다양한 충격 에너지를 갖춘 다양한 모델이 광범위한 응용 분야에 적용 가능합니다.

• 저가 모조품과 비교했을 때 내구성과 품질이 검증되었습니다.

• 세계적으로 유명하고 명성이 있는 Proceq Swiss Made의 정확성과 신뢰성.

기술 사양

임팩트 에너지  2.207Nm(N), 0.735Nm(L)

압축 강도 범위  10~70 N/mm2(1’450~10’152 psi)

표시  기계식 디스플레이

자주 묻는 질문

리바운드 해머 테스트 결과에 충격 각도 보정을 어떻게 적용해야 합니까?

여기서는 기존 반발 해머(R값)와 실버 슈미트 해머(Q값)를 구분해야 합니다. 기존 반발 해머는 수평으로 충격이 가해지지 않을 때 충격 각도 보정이 필요합니다. 오리지널 슈미트의 경우, 수직 상하 측정에 대한 보정은 설명서에서 확인할 수 있습니다. 오리지널 슈미트 OS8000은 모든 각도에 대해 더욱 진보된 충격 각도 보정을 자동으로 적용합니다. 앱에서는 보정되지 않은 값과 보정된 값을 모두 확인할 수 있습니다. 실버 슈미트 해머는 본질적으로 충격 각도에 독립적이므로 보정이 필요하지 않습니다.

리바운드 해머에는 어떤 변환 곡선을 사용해야 합니까?

이 질문에 대한 간단한 답은 없습니다.
답변은 귀하가 있는 지역과 작업하는 표준에 따라 달라집니다.예를 들어 중국에는 Original Schmidt Live 앱에서 선택할 수 있는 표준화된 상관 곡선이 있습니다.한국과 일본과 같은 다른 지역에는 널리 사용되는 국가적으로 인정된 상관 곡선이 있습니다.이것들은 Schmidt Live 앱에 직접 프로그래밍하여 사용할 수도 있습니다.그러나 사용하는 표준이 표준화된 곡선을 사용하는 방법을 제공하지 않는 한 항상 사용자 정의 재료 곡선을 사용하여 테스트 중인 콘크리트에 맞게 망치를 교정해야 합니다.이것이 가능하지 않은 경우 Silver Schmidt OS8200 망치로 하위 10번째 백분위수 곡선을 사용하여 보수적인 추정치를 제공하는 것이 좋습니다.이것은 강도를 과대평가할 가능성이 적은 더 안전한 옵션입니다.또 다른 옵션은 Original Schmidt OS8000 또는 Silver Schmidt OS8200으로 EN13791 스크리닝 테스트를 사용하는 것입니다.이 역시 보수적인 추정치를 제공합니다. 사용자 정의 재료 곡선을 사용하는 방법은 Original Schmidt Live 앱에 포함된 튜토리얼 “12. 사용자 정의 재료”에서 자세히 설명합니다.
