제품 설명

비파괴 재료특성시험기MK 7
진동 주파수&탄성계수 시험기



* 비파괴(NDT) 재료특성시험

* 고유 진동주파수 측정

* 탄성 계수 측정 [E/G-Modulus (ASTM E1876), 푸아송비]

* IET (Impulse Excitation Tech) 기술

* Tap and Read 방식



제품 내용



* 본 시험기는 비파괴 재료 특성 시스템으로, 시험편 또는 완제품에 충격을 가해 공진주파수를 측정하고

이를 통해 탄성계수(E-M/G-M,푸아송비), 감쇠 특성, 상대 기공률등을 분석

* 광범위한 시험 개체의 다양한 고유진동 주파수 및 탄성계수 측정

* 연마재 및 연삭/건축자재/지질학/도자기/마찰재/복합재 및 플라스틱/금속및 합금/

시멘트및 콘크리트/내화물/목재/유리등 측정



제품 사양



Model	MK 7
주파수 범위	20Hz~ 150kHZ
최대 샘플링 비율	1MHz
정확도	0.005%
분해능	1/1,000,000 (1ppm)
소프트웨어	No need PC (USB/Lan cable를 통한 데이터 수집 )
표준 액세서리	진동탐지기, 음향탐지기, 자극 인가장치, 서포트, 표준시험바, 케이스
옵션	3D waterfall plot S/W, 품질관리 S/W 패키지, 자동측정 스테이션
제품 크기	39 x 26 x 15cm
제품 무게	4.6kg
전원	110~ 240Vac (50~60Hz)



제품 특징



* 재료의 탄성 특성에 대한 비파괴 측정

* 간단한 조작 및 빠른 데이터 획득

* E-G 탄성계수 및 포아송비 측정

* 파괴 시험의 대안 (파괴 하중과 고유 진동수 사이의 우수한 상관관계 존재)

* QA-QC를 위한 생산 프로세스 모니터링

* 가장 광범위한 재료 특성 분석

* 100mg 미만에서 100톤 까지 광범위한 크기 측정

* 주파수 분석

* 다중 진동모드 감지를 위한 FFT 계산

* 파장대 필터링을 통한 분석 영역 선택

* 시간 영역 분석을 위한 오실로스크프 기능

* 주파수 영역의 그래픽 시각화

* ASTM E1876 /ASTM C1259 /ASTM C1548 /ASTM E2534 /ASTM C215 /BS 1881

EN 843-2 /EN ISO12680-1 /EN 14146 국제규격

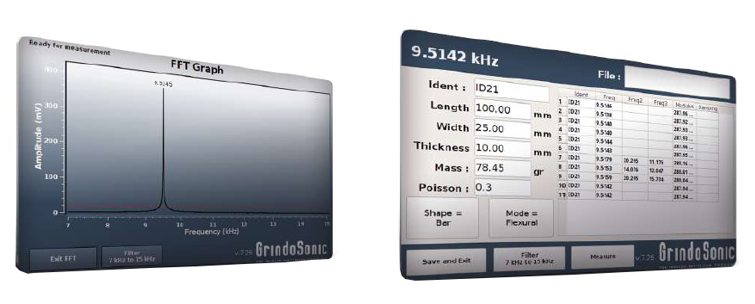

1) FFT 스팩트럼 시각화                                                    2) E-G 탄성계수 계산

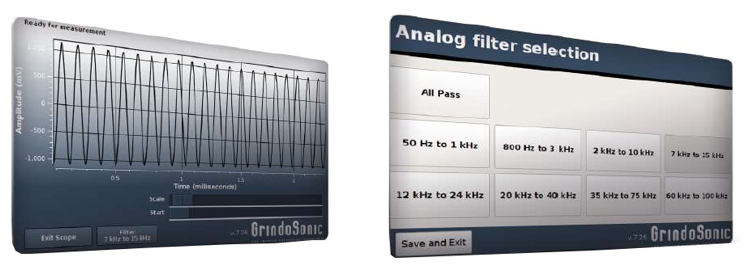

3) Wave Form 시각화                                                   4) Filter band 계측



옵션

* Optional Items

1) 3D waterfall plot software

2) Quality control S/W package

3) GrindoSonic Automated Measurement Station



표준 액세서리
Vibration detector For measurement of vibrations up to 150kHz
Acoustic vibration detector For measurement of vibrations up to 100 kHz
Set of excitation devices A complete set of hammers for different kind of materials under test
Set of nodal supports for supporting bars, tubes and disks in specific modes of interest
Reference test bar with test certificate A very stable ceramic reference object used as reference and verification object
PC mouse, Flight Case and Instruction manual A ruggedized flight case to safely pack and protect all the system
All connecting cables
