“저는 GPR을 많이 사용합니다. 저희는 전 세계에서 다양한 종류의 토목 프로젝트, 구조 고고학, 공공 서비스 등을 진행하고 있는데, GPR 분야에서 여러분이 선보이는 다양성은 많은 사람들에게 정말 도움이 됩니다. Proceq 시스템의 장점은 뛰어난 품질과 사용 편의성입니다. 그래서 신입 직원들에게 GPR을 직접 제공할 수 있게 되어, GPR을 사용하지 않았을 때보다 훨씬 빠르게 자립할 수 있게 되었습니다. 정말 기대됩니다.”



다니엘 빅먼, 빅먼 지구물리학





<GP8800>

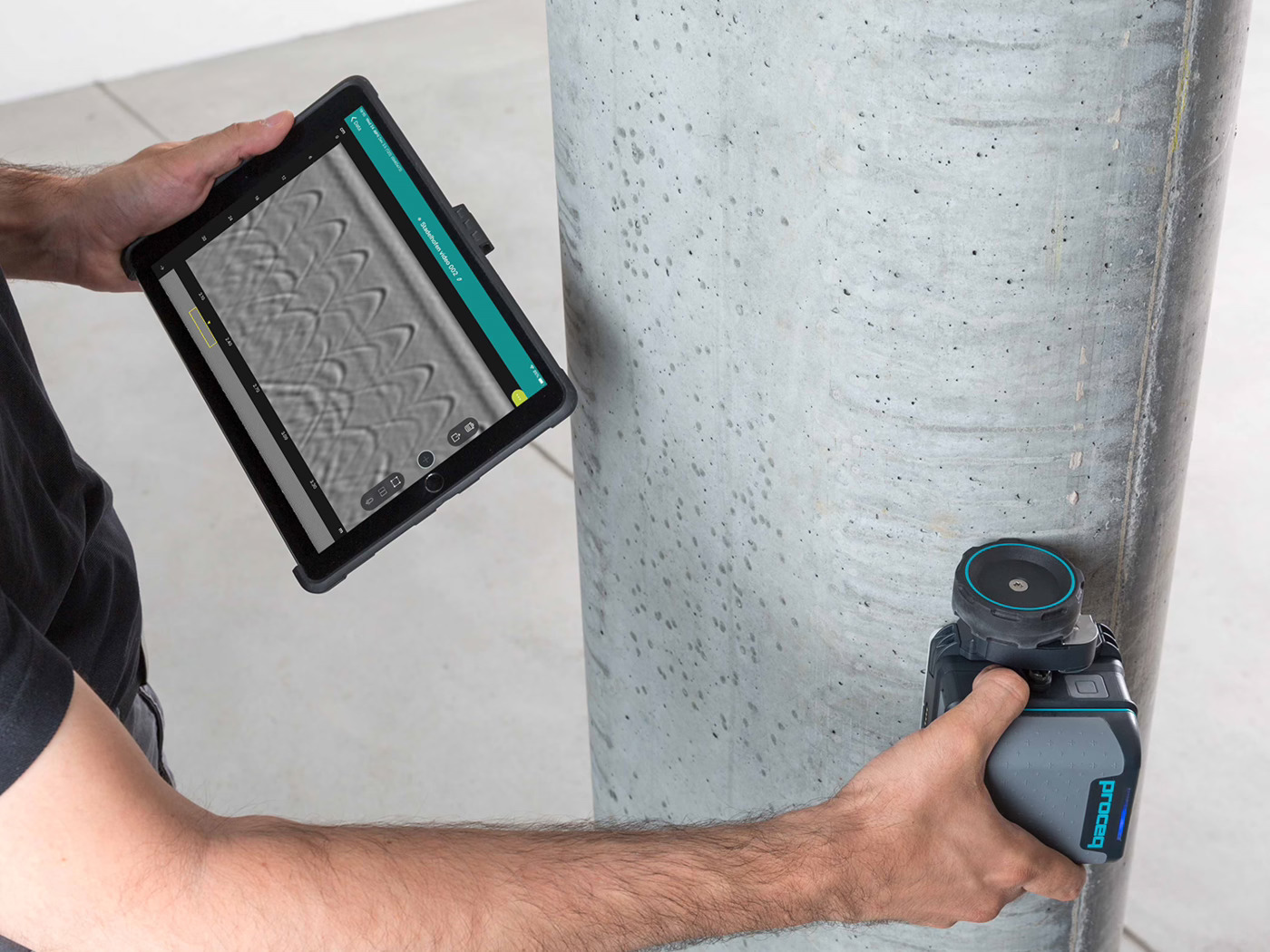

SFCW 지상투과 레이더 기술을 활용한 콘크리트 검사 및 구조 이미징이 이제 손바닥에 들어옵니다.



• 강력한 프로브를 통해 비교할 수 없을 만큼 깊이 있고 명확한 데이터를 얻을 수 있어 탁월한 통찰력을 얻을 수 있습니다.
• 사용자 친화적이고 기능이 풍부한 지능형 소프트웨어로 쉽게 배우고 작동할 수 있습니다.
• 사용자 중심 검사 인체공학 및 디지털 워크플로를 통한 탁월한 생산성



적용 프로그램

혼잡한 철근 구성 / 벽 근처 및 파이프 아래 영역 / 불규칙하고 곡선 표면 / 콘크리트 품질 평가





엄청난 선명도. 작은 크기



• 필요한 모든 주파수를 갖춘 스위스산 레이더 기술로 탁월한 깊이와 선명도를 자랑하는 데이터를 제공합니다. 3D 및 증강 현실을 통해 즉각적인 통찰력을 얻으세요.

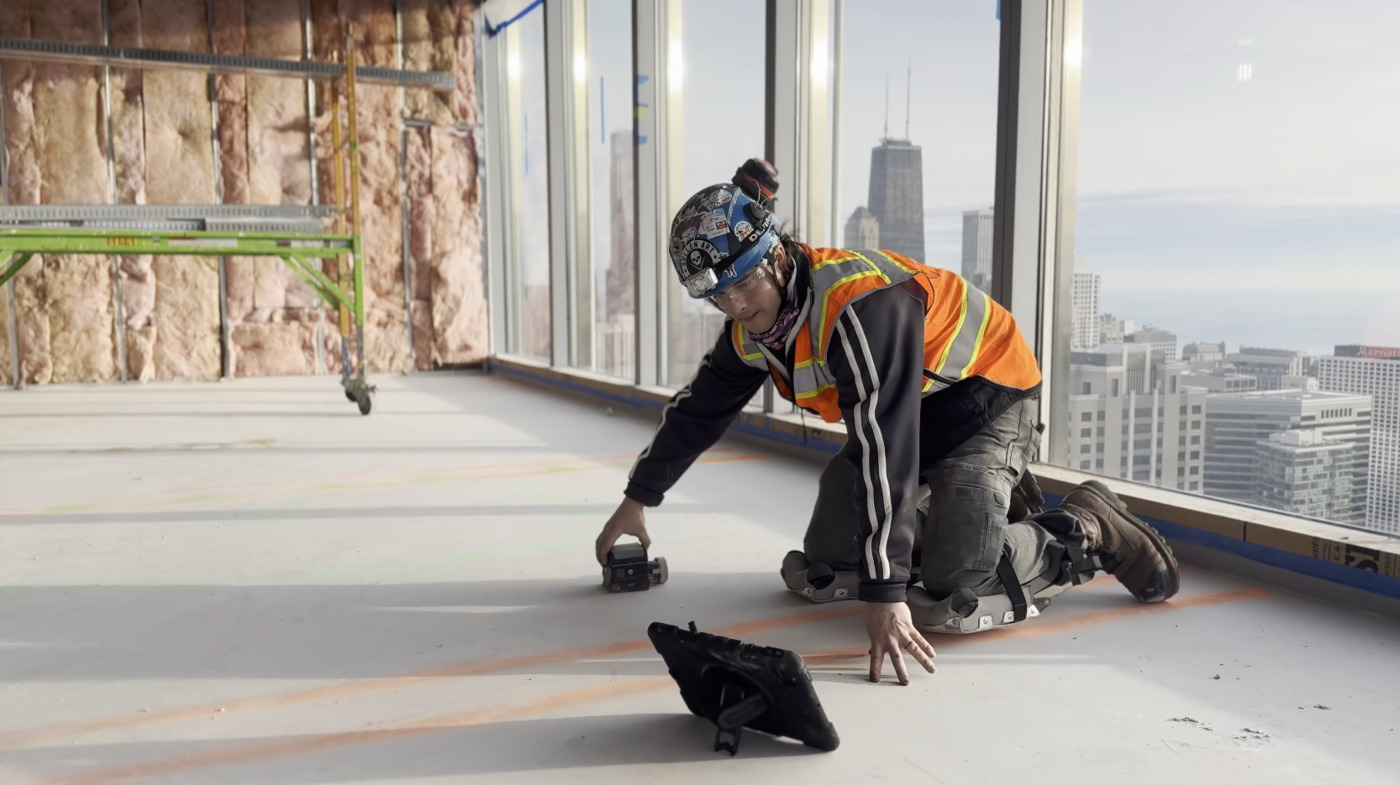

• 가장 좁은 공간부터 가장 높은 벽, 가장 긴 거리까지 간편하게 검사하세요. 뛰어난 인체공학적 설계로 케이블 없이도 편안하게 어떤 어려움도 헤쳐나갈 수 있습니다.



• 음성, 사진, 댓글로 측정값에 주석을 달 수 있는 모바일 앱입니다. 보고서를 생성하고 즉시 공유하세요. 언제 어디서나 데이터에 액세스할 수 있습니다.



기술 사양



레이더 기술  계단형 주파수 연속파(SFCW) GPR

변조 주파수 범위  400~6000MHz

침투 깊이  65cm / 25.6인치

배터리  1x 분리형 리튬 이온 배터리 팩/2x 분리형 비행 안전, 분리형 팩, 4x AA(NiMH)

치수  8.9 x 8.9 x 7.6cm/3.5 x 3.5 x 3인치

무게  487g / 17.2oz (배터리 팩 제외)

지상고  0cm

안테나  1

안테나에서 가장자리까지의 거리  4.5cm / 1.77인치

특별 기능

• 무선 휠, 도구 없이 언제든지 재구성 가능
• 교차 편파(트레일링 및 사이드카 구성)
• USB-C를 통해 배터리 팩/보조 배터리에 연결 가능

연결성  디스플레이 장치에 WiFi 및 USBC 연결

사용시간

• 리튬이온 배터리 팩: 최대 8시간
• 배터리 팩(4xAA NiMH): 최대 2.5시간
• 파워뱅크(포함되지 않음): 최대 8시간



자주 묻는 질문



GPR을 이용한 물체 감지의 정확도는 얼마입니까?

Proceq GPR을 사용한 객체 감지의 정확도는 다음과 같습니다.

…………………………………………………………………………………………………………………………………………………………………………

깊이 정확도	± 5mm / 0.2인치(직접 교정 시)
거리 정확도	거리 오차 2% 미만
물체(철근 등) 사이의 최소 거리	GP8000 또는 GP8100: 4cm / 1.6인치 GP8800: 3cm / 1.2인치 참고: 물체의 깊이가 5cm / 2인치인 경우





GPR은 무엇의 약자인가요?

GPR은 G- round Penetrating Radar 의 약자로 , Georadar, Ground Penetration Radar 또는 Ground Probing Radar라고도 합니다.



GPR이란 무엇인가요?

GPR은 비파괴 방식으로 지하를 스캔하는 소형 장비입니다. 토양 상태와 안테나 특성에 따라 수 cm에서 수십 또는 수백 m까지 지표면을 관통할 수 있습니다.



GPR은 어떻게 작동하나요?

GPR은 전자기파(EM)를 지하로 방출하고, 이 파동이 다양한 지하 물질을 통과하여 GPR 수신기로 돌아오는 데 걸리는 시간을 계산합니다. 이러한 양방향 이동 시간은 유전체와 같은 몇 가지 다른 매개변수와 함께 사용자에게 목표 깊이를 추정하는 데 사용됩니다.



GPR은 어떤 분야에 적용되나요?

GPR은 다양한 분야에서 매우 유용한 도구입니다. GPR의 가장 널리 사용되는 용도는 콘크리트 내부 물체(철근, 파이프, 덕트, 케이블 등)의 비파괴 검사 및 매핑입니다. 그 외에도 인프라 평가(교량 상판, 도로), 공공시설 위치 확인, 고고학, 법의학, 환경 연구(오염 물질 매핑), 천부지질학 및 지구물리학, 광산 탐사 및 안전, 교통(포장 두께 및 밀도, 자갈 오염), 농업, 군사(UXO), 퇴적학, 빙하학, 채석, 우주 탐사 등 다양한 분야에 활용됩니다.



GPR은 단독 장치로 작동할 수 있나요? 아니면 다른 방법을 보완할 수도 있나요?

둘 다 가능합니다. 특정 분야에서 제한된 피드백과 정보만으로도 만족하는 경우 GPR을 단독 장비로 사용할 수 있습니다. 하지만 현장에서 진행하는 모든 작업에 적합한 도구는 아닙니다. 콘크리트 분야에서는 GPR을 초음파 단층촬영(Pundit Array: https://bit.ly/3cBBeTE ) 및 와전류 철근 탐지기 (Profometer:  https://bit.ly/39B0QhJ )와 함께 사용하여 포괄적인 접근 방식을 얻을 수 있습니다.



유전율이란 무엇인가요?

유전율(상대 유전율)은 전자기파가 특정 매질에서 얼마나 빨리 전파되는지를 나타내는 단위 없는 값입니다. 유전율의 범위는 1에서 81까지이며, GPR에는 값이 낮을수록 좋습니다. 레이더파에 가장 적합한 매질인 공기의 유전율은 1이고, 바닷물의 유전율은 81입니다. 금속 물체의 유전율은 무한합니다.



GPR이 모든 목표물을 찾을 수 있나요?

GPR은 표면 아래의 금속 및 비금속 표적을 감지할 수 있습니다. 하지만 표적까지의 깊이 제한과 같은 몇 가지 제약이 있습니다. 일반적으로 GPR은 직경이 최소 2.54cm(1인치) 이상이고 0.30m(1피트) 이하 깊이에 매설된 거의 모든 표적을 감지할 수 있습니다. 예를 들어, GPR로 1.82m(6피트) 깊이까지 7.6cm(3인치) 길이의 플라스틱 파이프를 찾아내는 것은 불가능할 수 있습니다. 금속 표적은 이 규칙에 따라 더 나은 성능을 보입니다.



GPR은 금속을 관통할 수 있나요?

아니요. 금속은 무한한 유전체를 가진 GPR의 완벽한 반사체이므로 모든 전자기 에너지가 레이더에 반사됩니다. GPR과 달리 초음파 단층촬영은 금속을 투과할 수 있으며, 부분적인 반사만 발생하여 금속 물체의 뒷면을 “볼” 수 있습니다.



GPR 데이터 품질에 영향을 미치는 요소는 무엇입니까?

GPR과 동일한 주파수 범위(약 10MHz~6GHz)에서 방출되는 모든 것은 데이터에 잡음을 유발할 수 있습니다. 휴대폰 기지국은 주요 간섭원입니다. 휴대폰 기지국 근처에서 데이터를 수집하면 데이터에 상당한 잡음이 발생합니다. 무전기, 워키토키 및 이와 유사한 장치도 간섭원입니다. 또한 안테나의 구조 및/또는 데이터 수집 방식도 데이터에 잡음을 유발할 수 있습니다.



GPR 데이터 품질에 영향을 미치지 않는 것은 무엇입니까?

Bluetooth, GPS, Wi-Fi는 간섭원이 아니므로 GPR 데이터를 수집할 때 아무런 문제 없이 사용할 수 있습니다.



GPR은 콘크리트를 얼마나 깊이 관통할 수 있나요?

이는 콘크리트의 신생 기간에 따라 달라집니다. 신생 콘크리트는 양생이 잘 되지 않아 수분 함량이 높아 레이더가 깊이 침투하지 못합니다. 오래된 콘크리트는 일반적으로 건조하기 때문에 GPR에 더 적합합니다.



내가 움직이지 않아도 GP8x00 GPR이 데이터를 수집할까요?

아니요. GPR 시스템(GPx 및 GSx)의 데이터 수집은 휠의 움직임에 의해 시작됩니다. 레이더를 움직이지 않으면 데이터 수집이 이루어지지 않습니다. 휠은 주행 거리계 역할도 하며, x축 방향의 로컬 좌표를 제공합니다.



GP8x00 GPR을 교정해야 합니까?

아니요. GPR은 전원을 켤 때마다 자동으로 보정됩니다. 따라서 수리/보정 센터로 기기를 반송할 필요가 없습니다.



Proceq GP8x00 GPR은 모든 표면에서 작동합니까?

Proceq GP8800 및 GP8100 GPR은 바퀴가 달려 있고 표면으로부터 일정 간격을 두고 있습니다. 바퀴가 표면 위로 움직일 수 있다면 GPR은 데이터를 수집할 수 있습니다. 알루미늄, 구리 등과 같은 전도성 물질 위로 움직이면 안테나의 투과 깊이가 제한되거나 아예 사라질 수 있습니다.



2D 데이터와 3D 데이터의 차이점은 무엇인가요?

2D 데이터는 단일 선으로 수집되어 레이더가 관측한 특정 영역의 B-스캔 또는 레이더그램을 제공합니다. B-스캔은 레이더 데이터(A-스캔 또는 추적 시퀀스)를 x축(거리)과 z축(깊이 또는 시간)에 그래픽으로 표현한 것입니다. 3D 데이터는 특정 차원의 격자를 사용하여 특정 영역에 대해 수집되며, 두 개의 방향 축(x 및 y)과 하나의 깊이 축(z)을 갖는 데이터 큐브를 생성합니다. 이러한 데이터 큐브는 데이터 시각화 과정에서 여러 평면(C-스캔)으로 분할되는 경우가 많습니다. 가장 직관적인 방법은 시간 슬라이스 또는 깊이 슬라이스라고 하는 수평 절단(상향식)으로, 지하 표적을 해석하는 데 자주 사용됩니다.



GPR은 철근의 직경을 계산합니까?

GPR은 철근 크기를 계산하는 데 이상적인 도구가 아닙니다. 직선 및 직선 데이터를 모두 사용하여 철근 깊이를 측정하고 그 차이를 통해 대략적인 직경을 계산하여 철근 크기의 대략적인 값을 얻는 방법이 있습니다. 철근 크기와 피복을 측정하는 더 정확하고 간편한 장비가 있는데, 예를 들어 Profometer PM8000은 GPR과 함께 사용하여 콘크리트 조사에 대한 전체적인 접근 방식을 취할 수 있습니다.



철근 탐지기가 있는데 왜 GPR을 구매해야 하나요?

철근 위치 측정기(Profometer: https://bit.ly/39B0QhJ )는 콘크리트 내 철근의 첫 번째 층을 측정하는 가장 경제적이고 정확한 솔루션입니다. 콘크리트의 유전율(유전율)과 관계없이 철근 피복을 정확하게 측정합니다. GPR은 콘크리트 내부 깊숙한 곳에 있는 금속 및 비금속 물체를 감지할 수 있으며, 콘크리트 내부의 더 큰 공극, 플라스틱 배관 및 기타 비금속 물체를 감지할 수 있을 뿐만 아니라 슬래브 두께와 콘크리트 바닥도 측정할 수 있습니다. 이미 철근 위치 측정기를 사용하고 있다면 GPR을 추가하면 고객에게 최고의 결과를 제공할 수 있는 보완적인 기능을 제공할 수 있습니다.



GPR을 이용해 공동과 박리를 감지하는 방법은?

콘크리트 내부의 공기는 GPR 신호의 부분 반사를 유발하여 더 큰 공극을 감지할 수 있게 합니다. 얇은 박리와 작은 공극은 작은 반사만 발생하며 일반적으로 GPR을 사용하여 시각화할 수 있습니다. GPR과 달리 초음파 단층촬영은 공기와 접촉할 때 전체 반사를 발생시킵니다. 따라서 초음파는 박리와 작은 공극 조사에 이상적인 솔루션입니다.



GPR은 작업자에게 안전한가요?

네. GPR은 방사선 촬영과 같은 다른 검사 방법과 달리 사용자에게 완전히 안전합니다. 저희 안테나는 차폐되어 있어 대부분의 전자기 에너지를 지하로 방출합니다. GPR의 총 방출량은 최신 휴대폰에서 방출되는 양의 극히 일부에 불과합니다. 자세한 내용은 https://www.osha.gov/radiofrequency-and-microwave-radiation 및 https://bit.ly/2YoHkP7 에서 확인하실 수 있습니다.



GPR은 환경 친화적인가요?

네. GPR은 비침투적 기술이므로 환경에 영향을 미치거나 부담을 주지 않으며, 민감한 지역이나 환경적으로 취약한 지역에서도 문제없이 사용할 수 있습니다.



조사를 실시하려면 면허가 필요합니까?

작업하려는 지역과 지역 규정에 따라 다릅니다. 그러나 GPR 측량은 방법 자체가 위험하지 않기 때문에 일반적으로 안전 허가가 필요하지 않습니다. 그러나 정유소, 광산, 군사 또는 고고학 유적지와 같이 위험하거나 민감한 지역에서 작업하는 경우, 어쨌든 면허가 필요합니다. 지역 규정을 준수하려면 관련 지침을 제공할 수 있는 지역 기관에 문의하십시오.



GPR 조사에 대한 표준이 존재합니까?

네. ASTM은 지하 조사에 GPR을 사용하는 지침으로 ASTMD6432–19 표준을 발표했습니다. 자세한 내용은 https://www.astm.org/Standards/D6432.htm 에서 확인할 수 있습니다 . GPR의 특정 적용 분야와 관련된 다른 표준도 여러 개 있습니다.

Screening Eagle은 GPR 인증을 받았나요?

네. 저희 장비는 CE, IC, FCC, ETSI-EN RSS-220 및 RoHS 규정을 준수합니다.



Proceq GP8000 또는 GP8800을 안전하게 운반하거나 배송할 수 있나요?

네, 항공에 위험물로 분류되는 배터리를 사용하는 경쟁사와 달리 Screening Eagle의 GPR은 표준 충전식 NiMH C 배터리를 사용하므로 휴대하고 다닐 수 있으며, 제한 없이 배송할 수 있고, 가장 중요한 것은 필요한 경우 현지에서 구매할 수 있다는 것입니다.

GP8000과 GP8800 GPR에 가장 많이 사용되는 데이터 형식은 무엇입니까?

일반적으로 GPR은 SEG-Y 형식으로 데이터를 내보냅니다. 필요한 경우 데이터를 더욱 시각화하기 위해 .xls, .dxf 또는 .kml과 같은 다른 형식으로 쉽게 변환할 수 있습니다.



계단형 주파수 연속파란 무엇입니까?

단일 주파수를 중심으로 신호를 송출하는 Pulsed-GPR과는 달리, SFCW(Stepped-Frequency Continuous Wave)는 초광대역 변조 주파수를 송출할 수 있다는 장점이 있습니다. 모든 주파수 응답의 조합으로 얕은 깊이부터 깊은 깊이까지 한 번의 스캔으로 물체를 탐지할 수 있습니다.



SEGY 형식은 무엇인가요?

SEGY(SEG Y라고도 함) 파일 형식은 지구물리학 데이터 교환에 널리 사용되는 데이터 표준입니다. 주로 지진 데이터뿐만 아니라 GPR 원시 데이터 저장에도 사용됩니다. GPR SEGY 파일은 후처리 데이터에도 사용할 수 있습니다.



데이터의 교차 편극이란 무엇인가요?

가장 일반적인 데이터 수집은 Tx-Rx 쌍(GPR 안테나의 송신기와 수신기)이 데이터 수집 라인과 평행하게 이동할 때입니다. 안테나가 표준 위치에 있을 때 금속 표적은 비금속 표적보다 더 밝게 보입니다. 이로 인해 레이더그램에 금속 표적은 매우 밝고 비금속 표적은 매우 약하게 나타납니다. 때로는 금속 표적의 반사가 비금속 표적의 반사를 완전히 가리거나 콘크리트 슬래브 바닥을 가릴 수도 있습니다. 이러한 데이터 수집 방식을 종종 인라인 데이터 수집이라고 합니다.

비금속 표적을 더 선명하게 보기 위해 안테나를 선에 대해 90도 각도로 뒤집을 수 있습니다(그림 참조). 이렇게 하면 스캔이 비금속 표적에 더 민감해집니다. 금속 표적은 인라인 데이터 수집보다 덜 밝게 보입니다. 콘크리트 슬래브 바닥도 선명하게 보입니다. 이러한 데이터 수집 방식을 교차 편파 데이터 수집 또는 교차 편파라고 합니다.
