다중 사용, 긴 스캔, 심층



<GP8000>

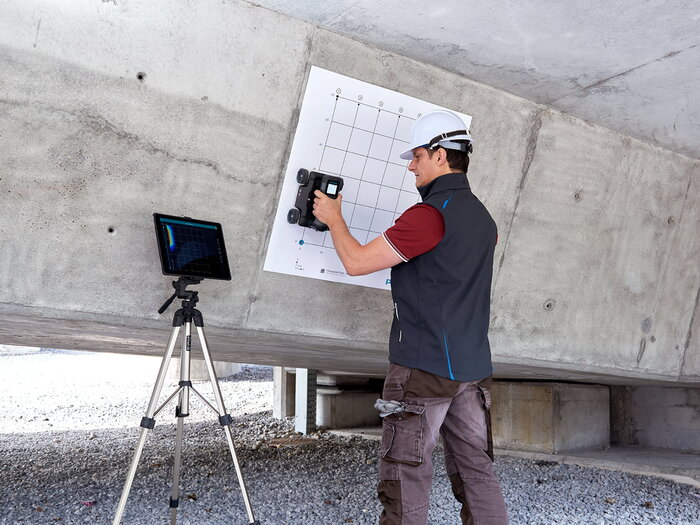

GP8000은 휴대용 콘크리트 GPR 레이더입니다. SFCW 지하투과 레이더 기술을 통해 콘크리트 검사 및 구조 이미징을 더욱 빠르고 간편하게 수행할 수 있습니다.



• 단일 GPR 프로브에서 비교할 수 없는 레이더 침투 깊이와 분해능



• 더욱 빠르고 쉬운 콘크리트 평가를 위한 강력하고 사용자 친화적인 사용자 인터페이스



• 모든 응용 분야에서 뛰어난 핸들링과 인체공학적 설계

적용 프로그램

포장도로 및 교량 상판 조사 / 드릴링, 절단 및 코어링 전 철근 및 전선 위치 확인 / 얕은 공공 시설 위치 확인 / 콘크리트 품질 평가









GPR 선명도 및 깊이가 무선 다중 사용에 적합합니다.



해상도 및 깊이

필요한 모든 레이더 주파수를 갖춘 스위스산 독보적인 레이더 기술 덕분에 탁월한 GPR 심도와 데이터 선명도를 제공합니다. 3D 및 증강 현실을 통해 즉각적인 인사이트를 얻을 수 있습니다.



강력한 UI

가장 좁은 곳부터 가장 높은 벽과 가장 긴 도로까지 콘크리트를 손쉽게 검사하세요. 케이블 없이도 편안하게 어떤 어려움도 헤쳐나갈 수 있는 뛰어난 폼팩터.



훌륭한 핸들링

음성, 사진, 댓글로 측정값에 주석을 달 수 있는 모바일 앱입니다. 보고서를 생성하고 즉시 공유하세요. 언제 어디서나 데이터에 액세스할 수 있습니다.

Proceq GPR 앱



진화의 다음 단계

• 무료 업데이트 및 릴리스
• 고객 중심 개발
• 워크플로우를 최적화하는 탁월한 기능

콘크리트를 깊고 명확하게 들여다보고, 쉽고 안정적으로 물체를 감지하고, 언제 어디서나 협업하세요. 이 지능적이고 풍부한 기능의 앱은 시간이 지날수록 더욱 발전하며, 구독형으로 제공되므로 지속적인 혁신과 무선 업데이트를 항상 이용할 수 있습니다. 1만 명 이상의 사용자가 저희를 신뢰해 주셨습니다. 첫 번째 앱 버전 1부터 최신 버전까지 소프트웨어의 진화 과정을 직접 확인해 보세요.



앱 버전 1

앱 버전 1에 도입된 주요 기능:

• 세계 최초의 무선 및 핸드헬드 SFCW GPR
• 쌍곡선을 볼 수 있는 비마이그레이션 뷰
• 객체를 볼 수 있는 마이그레이션된 뷰
• 깊이 정확도를 높이는 개선된 선형화 알고리즘
• GPR 측정을 위한 세계 최초의 클라우드 스토리지
• 협업을 크게 개선하기 위한 클라우드 데이터 공유
• 품질 관리 및 정보 업데이트를 허용하는 클라우드 지원
• 데이터 후처리를 위한 SEG-Y 파일 내보내기
• 뷰를 정제하기 위한 이득의 직접 입력
• 유전율 직접 입력으로 뷰를 세분화



앱 버전 2

무료 업그레이드로 도입된 새로운 주요 기능:

• 잠금 해제된 라이브 와이어(EM) 감지 키트
• 원하는 대로 수평 확장을 통해 전체 긴 스캔을 한 번에 표시합니다.
• A-스캔 엔벨로프 곡선
• 향상된 B-스캔 이미지 품질
• 영역 스캔 중 측정된 선을 역순으로 삭제합니다.
• 독일어, 일본어, 중국어 및 한국어 지원
• 쌍곡선 적합을 사용하여 유전율 추정
• 단일 URL로 여러 측정값 공유
• 축(및 두 번 탭 평면)을 사용하여 3D 보기에서 방향을 지정하세요.
• 초점 도구와 자동 이득을 사용하여 깊이 범위의 이득을 조정합니다.



앱 버전 3

무료 업그레이드로 도입된 새로운 주요 기능:

• 증강 현실: 스캔된 영역에 타임 슬라이스를 중첩합니다.
• 증강 현실: 스캔 아래의 볼륨에 3D 보기를 중첩합니다.
• 새로운 고해상도 Live Wire 오버레이
• 최대 30개의 파일을 SEGY 형식으로 한 번에 내보내거나 URL을 통해 공유합니다.
• Logbook의 새로운 태그와 지리적 위치
• 데이터 명확성을 위한 고해상도 스냅샷
• 마이그레이션되지 않은 뷰의 새로운 색상 매핑
• LTE 지원 iPad를 통한 실시간 협업
• 3D 보기를 위한 깊이 슬라이스 슬라이더
• 축의 부드러운 확대/축소 및 크기 조정



앱 버전 4

무료 업그레이드로 도입된 새로운 주요 기능:

• 손으로 쓴 주석으로 데이터를 풍부하게 만드세요
• 케이블 연결(GP8800)을 사용하여 WiFi 제한 구역에서 작업
• 개인화된 워크플로를 위한 센서의 사용자 정의 버튼
• 콘크리트에 물리적 표시를 위한 동적 밀리미터 정확도 롤백
• True ColorDepth를 사용하여 색상 내에서 3D 보기를 분할하세요
• Flexible Grid를 사용하여 스캔 영역을 최대 16m2까지 확장하세요.
• 좁고 혼잡한 공간에서도 측정이 가능합니다(GP8800)
• 보고서를 위해 로그북, 스냅샷 및 메타데이터를 HTML로 내보내세요.
• 새로운 스마트 배경 제거 필터가 추가되었습니다.







앱 버전 5

무료 업그레이드로 도입된 새로운 주요 기능:

• 모든 GPR 데이터의 협업 및 사후 분석을 위해 WORKSPACE와 상호 작용합니다.
• GP8100 센서와의 호환성으로 생산성 향상을 극대화합니다.
• Superline 스캔 시각화는 감지된 객체를 지금까지 본 적 없는 선명도로 즉시 표시합니다.
• 6가지 클래식 라인 스캔의 슈퍼라인 스캔 뷰와 시각화를 결합한 분할 뷰
• 최대 100m2의 영역 스캔을 위한 유연한 그리드로 거대한 단층촬영 용량 달성
• 정지/재개 영역 스캔으로 작업 흐름에 유연성과 자유를 제공합니다.
• 측정 파일의 정리, 분류 및 검색을 용이하게 하는 검색/필터 기능
• 센서와 소프트웨어 간의 더 빠른 데이터 전송을 위해 주파수 영역이 시간 영역을 대체합니다.



Proceq GPR 앱 기술 사양



측정 모드

라인 스캔, 슈퍼라인 스캔¹
영역 스캔(Flexible Grid 사용 시 최대 16m2 / 172ft2² 또는 최대 100m2 / 1076ft2¹)*

리뷰 모드

라인 스캔(B-스캔), 슈퍼라인 스캔¹
A-스캔(봉투 포함)
마이그레이션된 뷰
마이그레이션되지 않은 뷰
분할 뷰¹
타임 슬라이스 뷰
³ 3D 뷰
AR

고급 시각화

타임 슬라이스 뷰 Pro
3D 뷰
증강 현실(AR)





본체 기술 사양



레이더 기술  계단형 주파수 연속파(SFCW) GPR

변조 주파수 범위  200~4000MHz

침투 깊이  150cm / 60인치

배터리  비행 시 안전한 분리형 팩, 8x AA(NiMH)

치수

22.1 x 18 x 14cm
8.7 x 7.1 x 5.5인치

무게  1.5kg / 3.3파운드(배터리 팩 제외)



<GP8000 라이트(침투깊이가 낮음)>

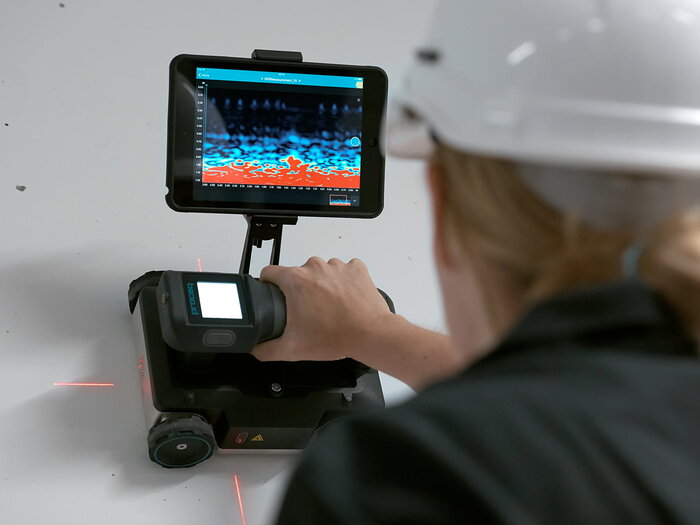

GP8000 Lite 콘크리트 스캐너는 철근, 전선 및 기타 물체를 빠르게 감지하기 위한 사용하기 쉬운 솔루션입니다.

• 비교할 수 없는 레이더 침투 깊이와 분해능
• 더 빠르고 쉬운 감지를 위한 사용자 친화적 인터페이스
• 모든 응용 분야에서 뛰어난 취급성과 편안한 사용



적용 프로그램

드릴링, 절단 및 코어링 전 철근 및 전선 위치 지정 / 얕은 유틸리티 위치 지정



본체 기술 사양

레이더 기술  계단형 주파수 연속파(SFCW) GPR

변조 주파수 범위  200~4000MHz

침투 깊이  80cm / 31.5인치

배터리  비행 시 안전한 분리형 팩, 8x AA(NiMH)

치수

22.1 x 18 x 14cm
8.7 x 7.1 x 5.5인치

무게  1.5kg / 3.3파운드(배터리 팩 제외)
