Leeb 프로브(리브 반발식 경도측정)

<크고 무거운 부품 검사에 적합한 프로브>

※ Leeb 방법의 원조발명가가 제공하는 최고의 정확도, 내구성 및 기능성(Leeb 방식 세계 최초개발 제품)

리브(Leeb) 반발 경도 시험법은 크고 무거운 부품의 비파괴 검사를 간편하게 수행하는 데 이상적입니다. 작고 가벼운 휴대용 경도계를 사용하면 다양한 산업 분야의 품질 보증, 연구 및 생산을 위해 현장에서 효율적인 측정을 수행할 수 있습니다.

• 시중의 다른 제품에 비해 4배나 더 긴 프로브와 임팩트 바디의 탁월한 수명을 자랑합니다.
• 가장 완벽한 프로브 포트폴리오, Proceq의 자체 연구와 세계에서 가장 광범위한 표준 변환을 포함한 가장 광범위한 재료 변환 표가 제공됩니다.
• 완벽하게 사용자 정의 가능한 뷰, 다양한 마법사, 재료 선택 도우미와 함께 강력한 내장 보고 기능을 통해 즉시 사용 가능한 보고서를 제공합니다.



기술 사양

네이티브 스케일  HLx (x=C, D, DC, DL, E, G, S)

변환 척도  HB, HV, HRA, HRB, HRC, HS, MPA(σ1, σ2, σ3)

측정 범위  100-999 HLx

압입자  텅스텐 카바이드(D, DC, DL, G, C), 다결정 다이아몬드(E), 질화규소(S)

충격 에너지 / 시험력  90Nmm(G) / 11Nmm(D, DC, DL, S, E) / 3Nmm(C)

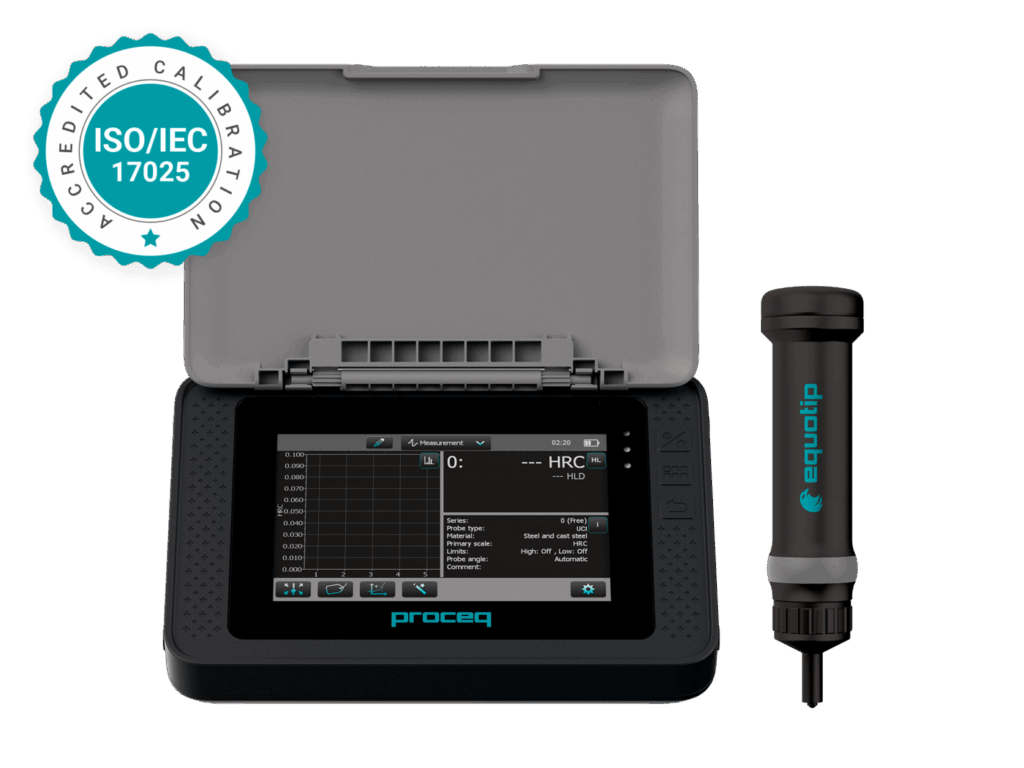

공인 교정  ISO/IEC 17025

---

UCI 프로브(초음파 경도계)

<용접부 및 열처리제품(HAZ) 측정에 적합한 프로브>

초음파 접촉 임피던스(UCI) 원리는 용접부와 열처리제품(HAZ)에 적합한 경도 시험 방법입니다. Equotip UCI는 용접부와 열처리제품(HAZ)의 경도를 측정하여 용접부의 품질과 신뢰성을 보장하고 잠재적 결함을 식별하도록 특별히 설계된 휴대용 경도계입니다.

•  UCI 프로브를 이용하여 초음파 Micro Vickers 방식으로 측정가능

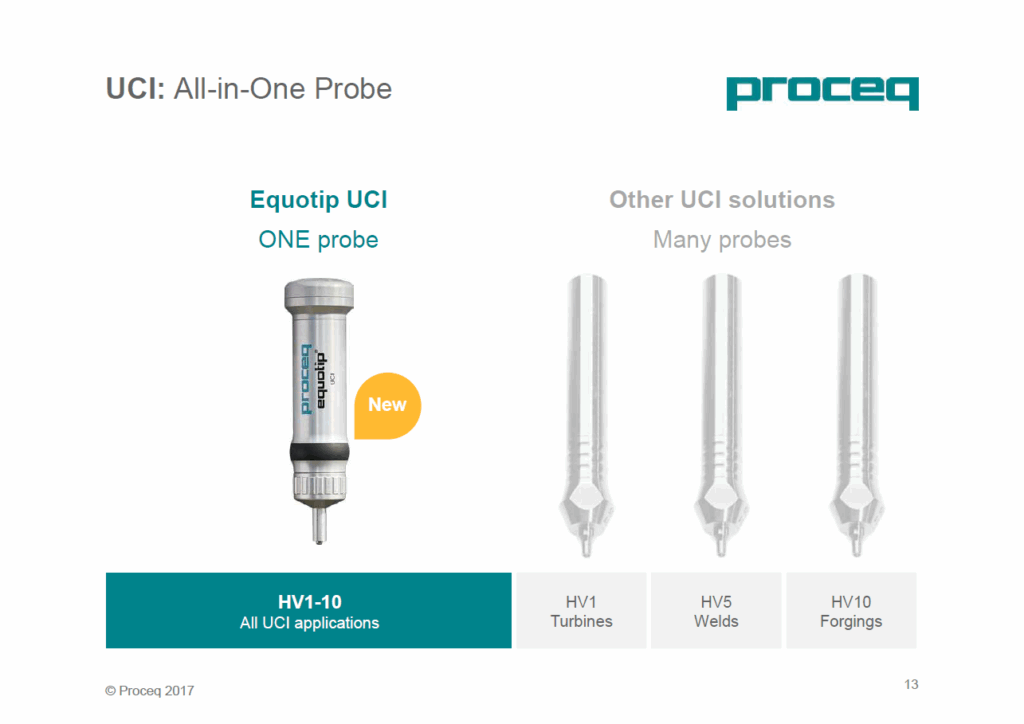

– Equotip UCI는 한개의 프로브로 1-10kgf 트리거로드 변화 가능(전자 제어)한 특허기술 보유

•  테스트 부하가 조정 가능해 이러한 특허의 특별한 기능을 통해 각 측정 시리즈에 대해, 힘을 HV1부터 HV10까지(~10N 및 ~100N) 6단계로 선택할 수 있기 때문에 광범위한 응용 분야에 적합함
•  신뢰성 있는 UCI 측정을 위한 최소 필수 중량은 0.3kg(0.66파운드)이며 두께는 최소 약 3mm(0.2인치)임
•  이로써 2개 이상의 UCI 프로브를 구입할 필요가 없음

기술사양

– Av. 조도 Ra(μm/μinch) : 12.5/500

– 최소 중량(kg/lbs) : 0.3/0.66

– 최소 두께(mm) : 약 3mm

– 측정 범위 : 20 ~ 2000 HV

– 분해능 : 1 HV (UCI), 0.1 HRC

– 측정 정확도 : ± 2% (150 – 950 HV)

– 테스트하중 선택가능: HV1, HV2, HV3, HV4, HV5, HV10

– 다이아몬드 인덴터 : ISO 6507-2를 준수하는 Vickers 다이아몬드

– 치수 : 풋이 없는 상태로 155 x ø 40 mm(6.1 x ø 1.57인치)

---

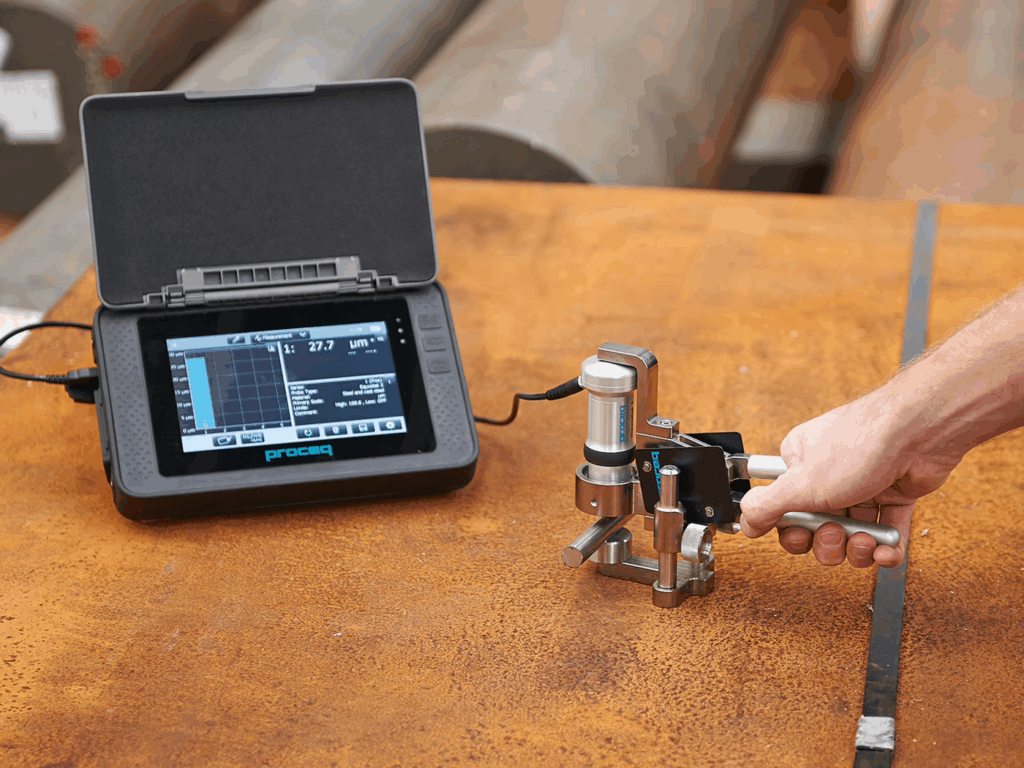

Portable Rockwell 프로브

<소형 부품 검사에 적합한 프로브>

휴대용 로크웰 경도 시험법은 와이어, 단조품, 금속판, 전기 부품 등 작고 얇은 부품을 손상 없이 시험할 수 있는 다재다능한 솔루션입니다. Equotip 휴대용 로크웰 경도 시험기는 최소 두께 제한이 거의 없이 모든 재료에 대해 정확한 결과를 제공하여 가장 얇은 부품도 시험할 수 있습니다.

• 테스트 대상의 두께 제한 없음 – 최소 두께 제한이 거의 없는 유일한 휴대용 측정 방법으로, 얇은 금속판이나 모든 재질에 적합합니다.
• 고정형 록웰 경도계보다 빠르지만 정확도는 매우 높습니다.
• 압입 깊이를 직접 측정하여 순수하게 재료에 독립적인 방법



기술사양

– 측정 범위 : 0-100 µm; 19-70 HRC; 35-1,000 HV

– 분해능 : 0.1 µm; 0.1 HRC; 1 HV

– 측정 정확도 : ± 0.8 µm; 전체 범위에서 ~ ± 1.0

– 테스트하중 : 예비 부하 10 N / 총 부하 50 N

– 다이아몬드 인덴터 : 각도 100.0° ± 0.5°, 플랫 영역 직경 60 µm ± 0.5 µm

– 치수 : Ø 40 mm, 길이 115 mm

– 원형 표준 풋(자석), 삼각대(용접, 열 영향부), special foot(RZ 18-70 및 70-∞으로 곡선 시험편에 대해 설계가능

---

장비성능

•  측정 정확도가 높고, 사용자 정의 변환이 가능

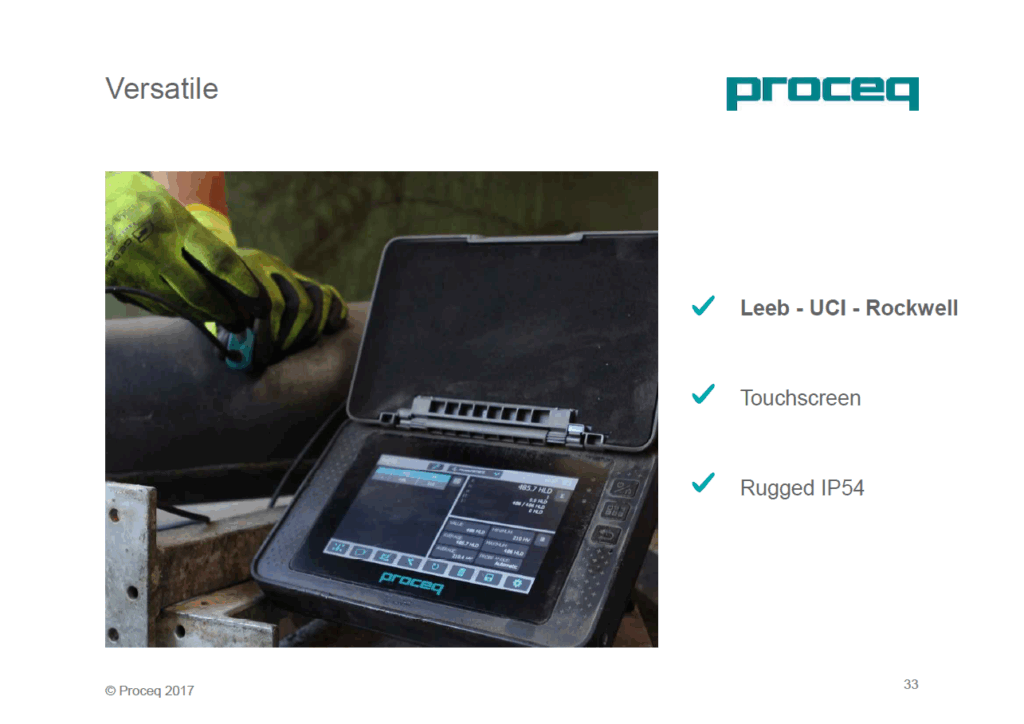

•  견고한 하우징(IP54)을 가지고 고용량 배터리로 8시간 이상 장시간 사용 가능

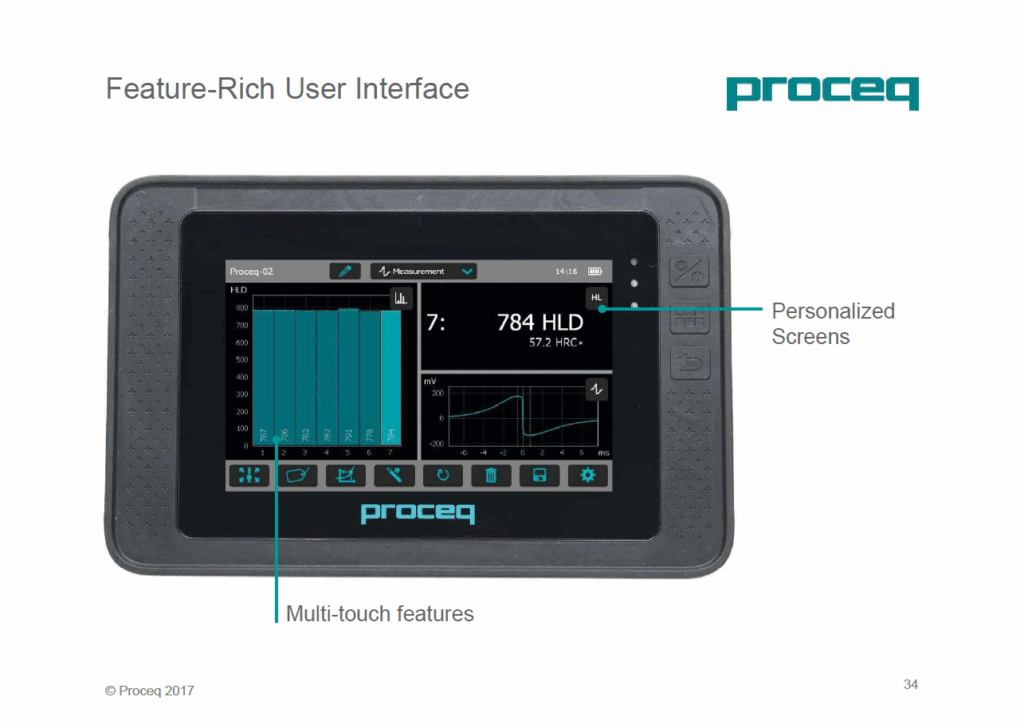

•  대형 터치스크린으로 조작 및 결과확인이 쉽고 화면설정 변경으로 개인 편의에 맞출 수 있고 보고서 제공하며 PC로 데이터 전송 가능함

– Equotip 550은 고급 소프트웨어 기능을 가진 차세대 풀컬러, 듀얼 프로세서 터치스크린 유닛을 활용함

– 이 장비는 궁극적으로 현장 및 연구소의 검사 및 분석 속도를 높여주는 특별한 기능 세트를 제공함

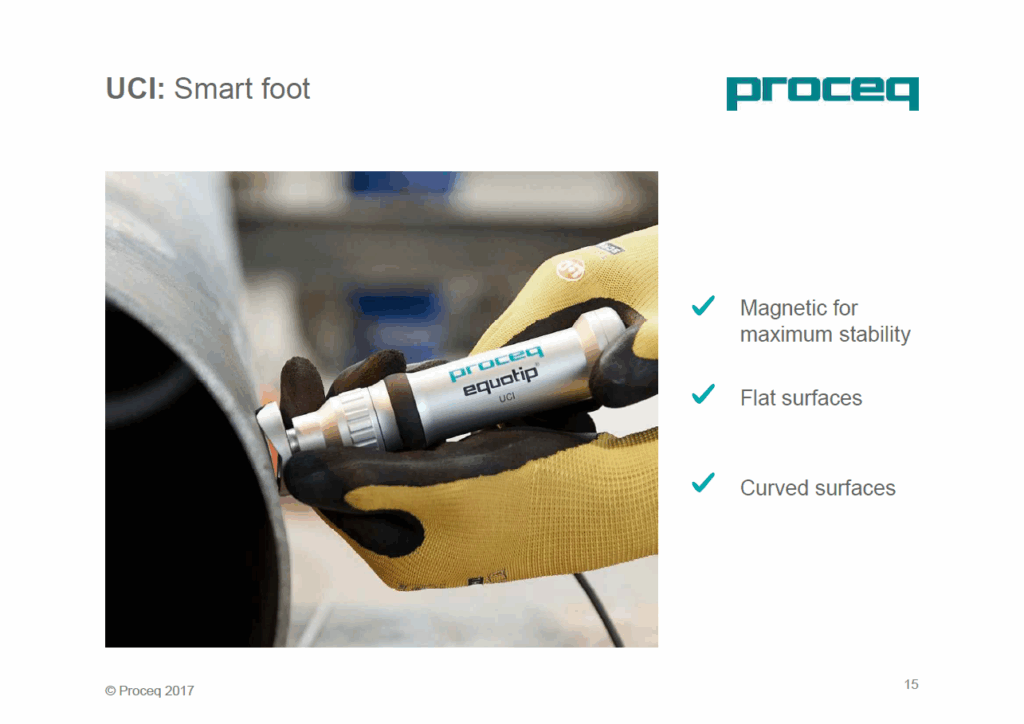

•  Equotip은 smart foot으로 curved surface(곡면) 측정에 유리함. 선택적으로 사용 가능한 특수 풋을 사용하면 측정 반복성이 향상됨. 평평한 면이나 곡면에서 사용 가능. 곡면의 경우 2가지 서로 다른 구경이 있는데, 하나는 5 ~ 25 mm 직경용이고 다른 하나는 20 ~ 70 mm의 더 큰 직경용임

•  다양한 국제 기준을 충족함

•  광범위한 경도 단위 적용 범위가 있어ASTM E140 및 ISO 18265를 준수하는 HB, HRA, HRB, HRC 및 다양한 공통 스케일로의 자동 통합 변환을 사용한 HV 단위의 측정
•  자동화 패키지를 통해 최적화된 생산 공정

– 종합 소프트웨어 도구 및 라이브러리를 사용해서 Equotip 550을 기존 생산 체인에 간편하게 포함시킬 수 있고 측정 결과를 데이터 관리 시스템에 직접 입력할 수 있음

---

기타

• 광범위한 경도 단위 적용 범위
  측정값은 필요에 따라 모든 경도단위(HV, HB, HRC, HRB, HRA, HS)로 자동 변환 됩니다.

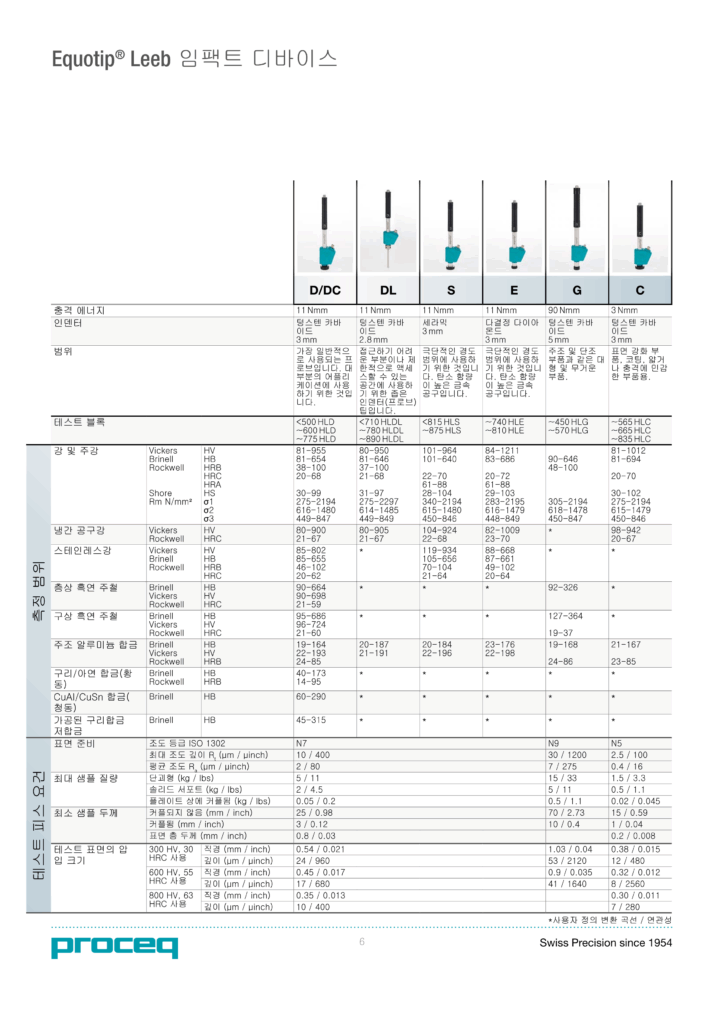

• 충격 장치 및 부속품
  Proceq는 대부분의 경도 검사 요건에 적합하도록 광범위한 충격 장치를 지지 링과 함께 제공합니다.

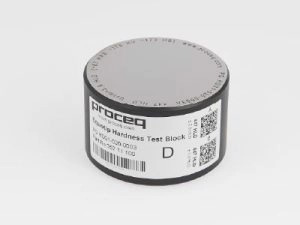

• 테스트 블록 포트폴리오일반적인 검증 목적으로 각 충격 장치에서 다양한 경도로 사용 가능한 광범위한 정밀 경도 테스트 블록
