제품 설명
-초정밀 Immersion C-Scan System
-Computer Control System
-측정 대상물의 크기에 따른 Model 구성
-구동축 : X, Y, Z, U + Test Manipulator
-학술 연구용 및 특수 검사 Line용
-Custom- Made S/W 가능
| Scan Repeatability | ±10㎛, ±0.3° |
| X,Y,Z,U Resolution | ±15㎛, ±0.1° |

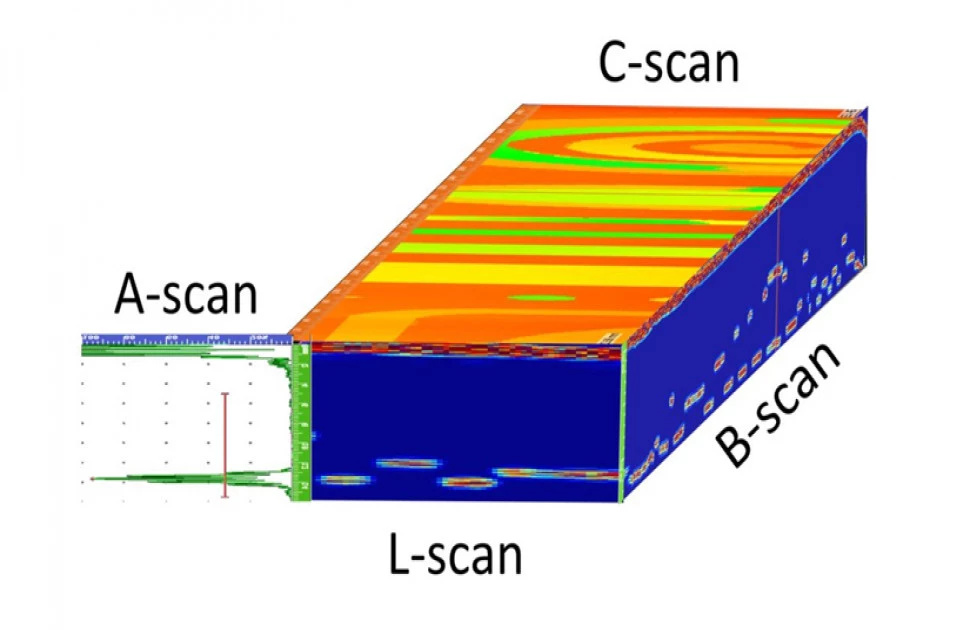

C-스캔은 일종의 비파괴 검사(NDT) 물체의 내부를 시각화하는 데 사용되는 기술. 물체를 통해 음파를 전송하고 반환하는 메아리를 측정하여 작동합니다. 그런 다음 에코는 물체 내부의 2 차원 이미지를 만드는 데 사용되며, 이는 존재하는 결함 또는 불연속성을 나타낼 수 있습니다.
C 스캔은 비파괴 테스트 영역에서 재료 내의 내부 결함이나 구조를 감지하는 데 사용되는 기술을 나타냅니다. 금속, 복합재 및 콘크리트와 같은 다양한 재료의 품질과 무결성을 평가하는 데 일반적으로 사용됩니다. C 스캔 기술은 초음파 이미징을 사용하여 초음파 신호를 재료로 보내고 반사 된 신호의 시간과 강도를 기록하여 이미지를 생성합니다.
C 스캔의 작동 원리
C 스캔의 작동 원리는 초음파 파가 재료를 통해 전파 될 때 결함이나 경계 사이의 계면에서의 반사를 감지하는 것을 포함한다. 초음파 파의 전송 및 수신을 제어함으로써, 재료의 내부 이미지를 얻을 수 있으며, 결함의 위치, 모양 및 크기가 나타납니다. C 스캔은 균열, 공극 및 포함을 포함한 다양한 유형의 결함을 감지 할 수 있습니다.
C스캔의 장점
- 높은 해상도: C 스캔은 고해상도 이미지를 제공하여 검사관이 재료의 품질과 무결성을 정확하게 분석하고 평가할 수 있도록합니다.
- 비파괴적인 성격: C 스캔은 재료에 손상을 입히거나 성능에 영향을 미치지 않는 비파괴 테스트 방법입니다.
- 실시간 기능: C 스캔은 실시간으로 이미지를 생성하여 검사관이 적시에 평가하고 적절한 조치를 취할 수 있습니다.
C-스캔은 다양한 산업 분야에서 자주 사용됩니다.
- 항공우주: 항공기 부품에 균열, 부식 및 기타 결함이 있는지 검사합니다.
- 자동차: 균열, 다공성 및 기타 결함에 대해 엔진 블록, 전송 및 기타 구성 요소를 검사합니다.
- 조작: 용접, 주물 및 기타 구성 요소를 균열, 다공성 및 기타 결함을 검사합니다.
- 건설: 콘크리트, 강철 및 기타 재료에 균열, 공극 및 기타 결함을 검사합니다.
C-스캔의 두 가지 주요 유형
- 전송 C-스캔: 이러한 유형의 C- 스캔에서, 음파는 한쪽에서 다른쪽으로 물체를 통해 전달된다. 그런 다음 반환 된 메아리는 물체의 내부 이미지를 만드는 데 사용됩니다.
- 반사 C-스캔: 이 유형의 C- 스캔에서 음파는 물체의 뒷벽에서 반사됩니다. 그런 다음 반환의 에코는 물체의 뒷벽의 이미지를 만드는 데 사용됩니다.
요약하면, C 스캔은 초음파 이미징을 사용하여 재료 내의 내부 결함을 감지하는 비파괴 테스트 기술입니다. 고해상도, 비파괴 적 특성 및 실시간 기능을 제공하여 다양한 산업 분야에서 품질 관리 및 결함 탐지를 위한 귀중한 도구입니다.
관련하여 시스템 제작 별도 문의를 주시면 자세히 안내드립니다.
