제품 설명



개요

시험체의 표면에 열려있는 균열이나 결함 등을 검출하기 위하여 침투액, 현상액, 세척액등 3종류의 약품을 사용하여 결함의 위치, 크기 및 지시모양을 관찰하는 검사 방법입니다. 표면 아래에 열려 있지 않는 결함은 검출할 수 없으며 시험체 표면의 온도가 15-50℃일 때 검사에 적합합니다.



침투탐상검사법의 종류



염색침투탐상검사법: 적색의 침투액을 사용하여 결함지시를 자연광 아래에서 검사. 침투액으로는 용제제거성과 수세성 2종류가 있습니다.



형광침투탐상검사법: 형광침투액을 사용하여, 어두운 곳에서 자외선으로 검사. 침투액으로는 후유화성, 용제제거성과 수세성 3종류가 있습니다.



적용분야

야금속 및 비금속의 모든 재료, 부품에 적용할 수 있습니다.

Shrinkage Crack, Shrinkage Porosity, Cold shut, 피로균열, 기계가공 균열

열처리 균열, Seam, 단조겹침, 터짐, 접합상태, 용접부 등의 검사에 적합합니다.

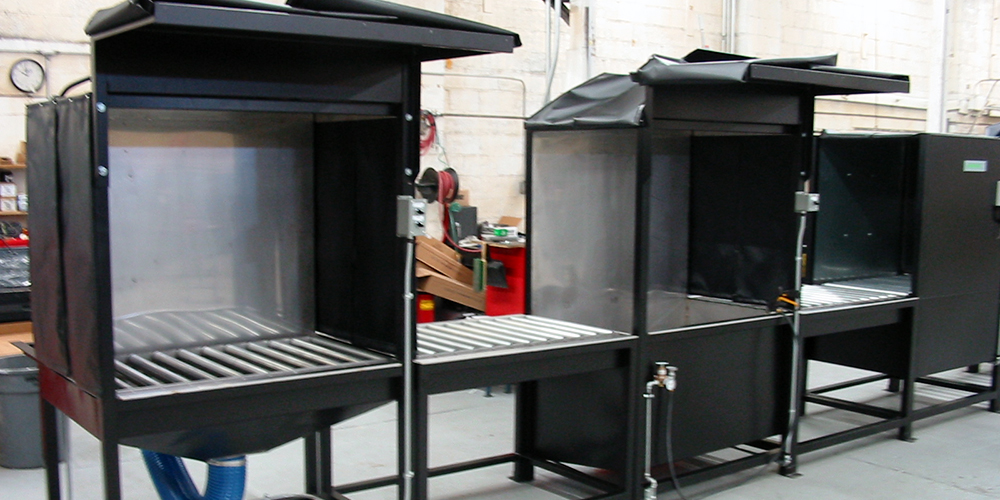

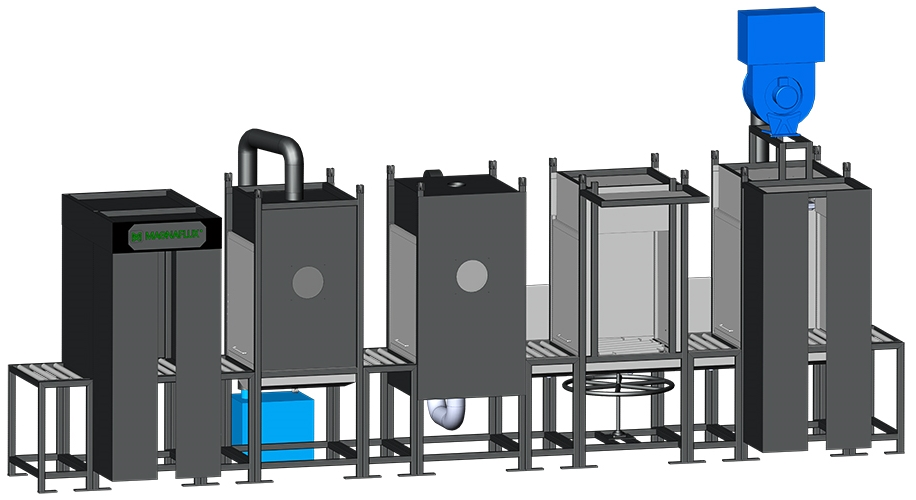

<모듈형 침투 시험 장비>



대규모 및 대용량 PT 공정을 위한 맞춤형 침투 검사 장비



Magnaflux의 모듈형 침투탐상 장비 설계를 통해 물 세척, 친유성 및 친수성 LPI 테스트를 포함한 모든 공정에 적합한 장비를 간단하고 비용 효율적으로 구축할 수 있으며, 직선, U자형 및 L자형 설계로 필요한 작업 흐름과 사용 가능한 바닥 공간에 쉽게 맞춰 적용할 수 있습니다.



내구성이 뛰어난 산업용 구조로, 최소한의 유지관리나 가동 중지로 까다로운 NDT 환경에서 수년간 매일 사용해도 견뎌낼 수 있습니다.





장점

유연성과 다양성을 위한 모듈식 디자인

직선, U자형, L자형 디자인으로 필요한 작업 흐름과 사용 가능한 바닥 공간에 쉽게 맞춰집니다.

인체공학적 컨베이어 롤러를 사용하면 작업자가 시스템을 통해 부품을 쉽고 빠르게 이동할 수 있습니다.

딥 또는 기존 분무를 포함한 다중 침투제 적용 방법으로 프로세스 변경 가능성 증가

옵션인 Power Immersion은 특히 무거운 부품을 다룰 때 작업자의 인체공학적 편의를 위해 부품을 자동으로 올리고 내립니다.

옵션 분할형 지붕은 부품 취급을 위해 오버헤드 크레인을 수용할 수 있습니다.

커튼 대신 선택 가능한 카운터밸런스 수동 도어 사용 가능
내구성, 신뢰성, 비용 효율성



모듈식 설계로 물 세척, 친유성 및 친수성 세척을 포함한 모든 공정에 적합한 장비를 간단하고 비용 효율적으로 구축할 수 있습니다.

내구성이 뛰어난 스테인리스 스틸 탱크는 최소한의 유지 관리나 가동 중지 시간으로 까다로운 NDT 환경에도 견딜 수 있습니다.

Dynamic Cloud Developer Station은 유지 관리 점검의 필요성을 없애 처리량을 증가시킵니다.

에너지 효율적인 건조



스테이션



ASTM 및 Nadcap에 대한 빠른 교정



빠른 분리 게이지를 사용하여 린스 스테이션을 빠르게 보정하고 ASTM 및 Nadcap 요구 사항을 충족합니다.

Dryer Station의 전면 장착 포트로 빠르고 간편하게 보정 가능



스테이션



침투성 침지 탱크

침투 스프레이

물을 빼다

유화제 딥 탱크

린스 스프레이

건조기

동적 클라우드 개발자

나머지

검사 부스

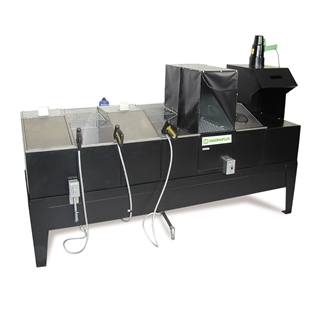

<ZA-1633>

형광 침투 시험 장비 시스템

ZA-1633 시스템은 항공우주 패스너, 자동차 부품 및 수술용 임플란트 검사를 포함하여 중소형 부품의 소량 검사를 위한 독립형 형광 침투 검사 시스템입니다.

세 가지 다른 시스템 구성을 사용할 수 있습니다.

• 물 세척 침투 시험용 방법 A에 대한 ZA-1633에는 6개의 스테이션이 있습니다.
• 방법 B 후 유화성, 친유성용 ZA-1633에는 8개의 스테이션이 있습니다.
• 방법 D에 대한 ZA-1633은 유화 후 친수성으로 9개의 스테이션을 갖습니다.

특징

• 304 스테인리스 스틸 탱크(16게이지)
• 내구성 있는 용접 강철 프레임
• 디지털로 보정된 건조기 제어
• EV6000UV 램프
• 독립형 검사 부스
• 검사 후드의 가시광선
• 검사 후드의 환기 팬



제품사양



전기 요구 사항: 230V 또는 460V, 60Hz, 단상

탱크 크기: 15.8 x 33 x 14.8인치 / 40.1 x 83.8 x 37.6cm

탱크 용량: 27갤런 / 102리터

건조기: 디지털로 보정된 온도 제어

UV 램프: EV6000 핸드헬드 LED 블랙라이트

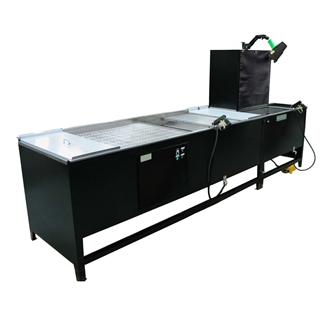

<ZA-1227>

형광 침투 시험 장비 시스템



ZA-1227 시스템은 항공우주용 패스너, 자동차 부품, 수술용 임플란트 검사를 포함하여 소형에서 중형 부품의 일괄 및 소량 검사를 위한 소형 형광 침투 검사 시스템입니다.



세 가지 시스템 구성을 사용할 수 있습니다.



• 물 세척 침투 시험용 방법 A에 대한 ZA-1227에는 5개의 스테이션이 있습니다.
• 방법 B 후 유화성, 친유성용 ZA-1227에는 6개의 스테이션이 있습니다.
• D 방법 후 유화성 친수성용 ZA-1227에는 7개의 스테이션이 있습니다.



특징



• 컴팩트한 사이즈
• 304 스테인리스 스틸 탱크(16게이지)
• 내구성 있는 용접 강철 프레임
• 다양한 애플리케이션에 적응 가능
• 전 세계적으로 공인된 서비스 센터



제품사양



전기 요구 사항: 115V, 60Hz, 단상

탱크 크기: 12.9 x 27.6 x 16인치 / 32.8 x 70.2 x 40.6cm

탱크 용량: 10갤런 / 38.7L

건조기: 온도 조절식

UV 램프: EV6000 핸드헬드 LED 블랙라이트
